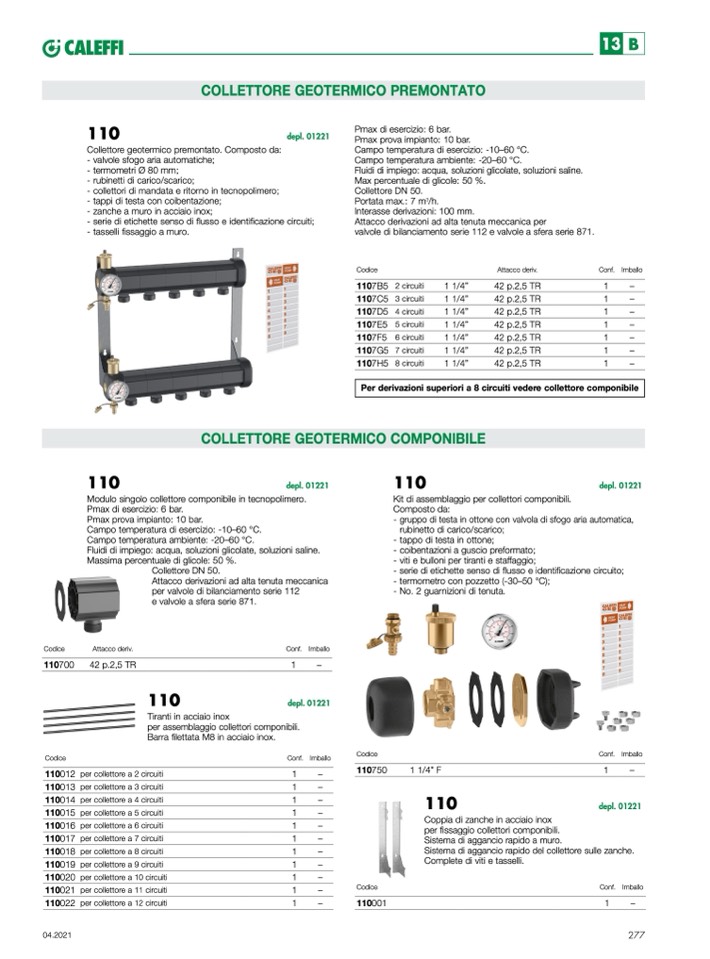

13

B

110

Collettore geotermico premontato. Composto da:

- valvole sfogo aria automatiche;

- termometri Ø 80 mm;

- rubinetti di carico/scarico;

depl. 01221

Pmax di esercizio: 6 bar.

Pmax prova impianto: 10 bar.

Campo temperatura di esercizio: -10–60 °C.

Campo temperatura ambiente: -20–60 °C.

Fluidi di impiego: acqua, soluzioni glicolate, soluzioni saline.

Max percentuale di glicole: 50 %.

Collettore DN 50.

Portata max.: 7 m

3

/h.

Interasse derivazioni: 100 mm.

Attacco derivazioni ad alta tenuta meccanica per

valvole di bilanciamento serie 112 e valvole a sfera serie 871.

COLLETTORE GEOTERMICO PREMONTATO

- collettori di mandata e ritorno in tecnopolimero;

- tappi di testa con coibentazione;

- zanche a muro in acciaio inox;

- serie di etichette senso di flusso e identificazione circuiti;

- tasselli fissaggio a muro.

Codice

1107B5 2 circuiti

1107C5 3 circuiti

1107D5 4 circuiti

1107E5 5 circuiti

1107F5 6 circuiti

1107G5 7 circuiti

1107H5 8 circuiti

1 1/4”

1 1/4”

1 1/4”

1 1/4”

1 1/4”

1 1/4”

1 1/4”

Attacco deriv.

42 p.2,5 TR

42 p.2,5 TR

42 p.2,5 TR

42 p.2,5 TR

42 p.2,5 TR

42 p.2,5 TR

42 p.2,5 TR

Conf. Imballo

1

–

1

–

1

–

1

–

1

–

1

–

1

–

depl. 01221

110

depl. 01221

110

COLLETTORE GEOTERMICO COMPONIBILE

Modulo singolo collettore componibile in tecnopolimero.

Pmax di esercizio: 6 bar.

Pmax prova impianto: 10 bar.

Campo temperatura di esercizio: -10–60 °C.

Campo temperatura ambiente: -20–60 °C.

Fluidi di impiego: acqua, soluzioni glicolate, soluzioni saline.

Massima percentuale di glicole: 50 %.

Kit di assemblaggio per collettori componibili.

Composto da:

- gruppo di testa in ottone con valvola di sfogo aria automatica,

Collettore DN 50.

Attacco derivazioni ad alta tenuta meccanica

per valvole di bilanciamento serie 112

e valvole a sfera serie 871.

-

-

-

-

-

-

rubinetto di carico/scarico;

tappo di testa in ottone;

coibentazioni a guscio preformato;

viti e bulloni per tiranti e staffaggio;

serie di etichette senso di flusso e identificazione circuito;

termometro con pozzetto (-30–50 °C);

No. 2 guarnizioni di tenuta.

Codice

110700

Codice

110012

110013

110014

110015

110016

110017

110018

110019

110020

110021

110022

Attacco deriv.

42 p.2,5 TR

Conf.

1

Imballo

–

110

depl. 01221

Tiranti in acciaio inox

per assemblaggio collettori componibili.

Barra filettata M8 in acciaio inox.

Conf. Imballo

Codice

110750

Codice

Conf. Imballo

1

–

depl. 01221

per collettore a 2 circuiti

per collettore a 3 circuiti

per collettore a 4 circuiti

per collettore a 5 circuiti

per collettore a 6 circuiti

per collettore a 7 circuiti

per collettore a 8 circuiti

per collettore a 9 circuiti

per collettore a 10 circuiti

per collettore a 11 circuiti

per collettore a 12 circuiti

1

1

1

1

1

1

1

1

1

1

1

–

–

–

–

–

–

–

–

–

–

1 1/4” F

110

–

110001

Coppia di zanche in acciaio inox

per fissaggio collettori componibili.

Sistema di aggancio rapido a muro.

Sistema di aggancio rapido del collettore sulle zanche.

Complete di viti e tasselli.

Conf. Imballo

1

–

04.2021

277

Per derivazioni superiori a 8 circuiti vedere collettore componibile
