13

B

Ø 40

112

depl. 01235

Valvola di bilanciamento con flussometro.

Completa di raccordo per tubo polietilene.

Lettura diretta della portata.

Valvola a sfera per regolazione portata.

Flussometro a scala graduata

con indicatore portata a movimento magnetico.

Corpo valvola e flussometro in ottone.

Attacco al collettore:

attacco femmina con calotta mobile 42 p.2,5 TR.

Pmax di esercizio: 10 bar.

Campo temperatura di esercizio: -10–40 °C.

Campo temperatura ambiente: -20–60 °C.

Fluidi di impiego: acqua, soluzioni glicolate,

soluzioni saline.

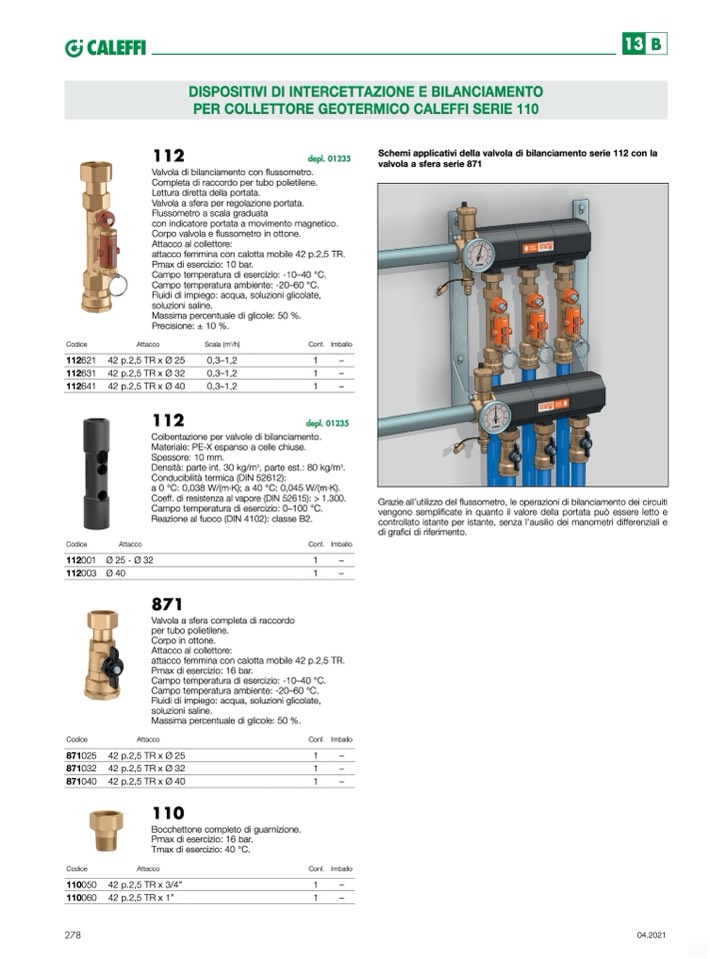

Schemi applicativi della valvola di bilanciamento serie 112 con la

valvola a sfera serie 871

Codice

112621

112631

112641

Attacco

42 p.2,5 TR x Ø 25

42 p.2,5 TR x Ø 32

42 p.2,5 TR x Ø 40

Scala (m

3

/h)

0,3–1,2

0,3–1,2

0,3–1,2

Conf. Imballo

1

–

1

–

1

–

depl. 01235

Massima percentuale di glicole: 50 %.

Precisione: ± 10 %.

112

Codice

112001

112003

Attacco

Ø 25 - Ø 32

Conf. Imballo

1

–

1

–

Coibentazione per valvole di bilanciamento.

Materiale: PE-X espanso a celle chiuse.

Spessore: 10 mm.

Densità: parte int. 30 kg/m

3

, parte est.: 80 kg/m

3

.

Conducibilità termica (DIN 52612):

a 0 °C: 0,038 W/(m·K); a 40 °C: 0,045 W/(m·K).

Coeff. di resistenza al vapore (DIN 52615): > 1.300.

Campo temperatura di esercizio: 0–100 °C.

Reazione al fuoco (DIN 4102): classe B2.

871

Valvola a sfera completa di raccordo

per tubo polietilene.

Corpo in ottone.

Attacco al collettore:

Codice

871025

871032

871040

Codice

110050

110060

Attacco

Conf. Imballo

1

–

1

–

1

–

Conf. Imballo

1

–

1

–

attacco femmina con calotta mobile 42 p.2,5 TR.

Pmax di esercizio: 16 bar.

Campo temperatura di esercizio: -10–40 °C.

Campo temperatura ambiente: -20–60 °C.

Fluidi di impiego: acqua, soluzioni glicolate,

soluzioni saline.

Massima percentuale di glicole: 50 %.

42 p.2,5 TR x Ø 25

42 p.2,5 TR x Ø 32

42 p.2,5 TR x Ø 40

110

Bocchettone completo di guarnizione.

Pmax di esercizio: 16 bar.

Tmax di esercizio: 40 °C.

Attacco

42 p.2,5 TR x 3/4”

42 p.2,5 TR x 1”

278

04.2021

DISPOSITIVI DI INTERCETTAZIONE E BILANCIAMENTO

PER COLLETTORE GEOTERMICO CALEFFI SERIE 110

Grazie all’utilizzo del flussometro, le operazioni di bilanciamento dei circuiti

vengono semplificate in quanto il valore della portata può essere letto e

controllato istante per istante, senza l’ausilio dei manometri differenziali e

di grafici di riferimento.
