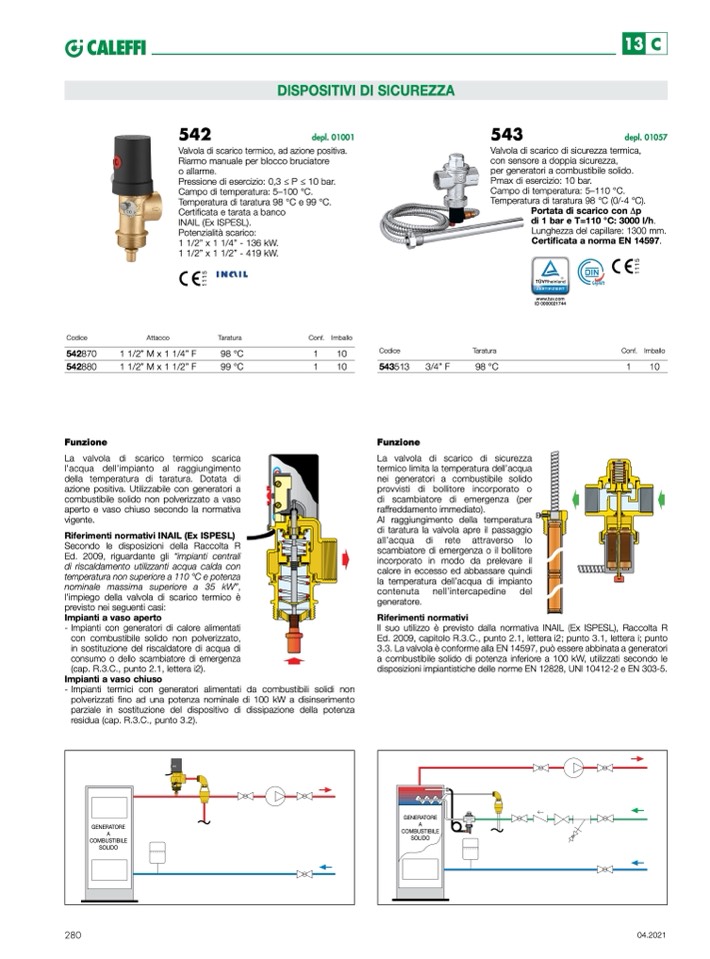

Codice
Attacco
542870
1 1/2” M x 1 1/4” F
542880
1 1/2” M x 1 1/2” F
Funzione
Taratura
98 °C
1
10
La valvola di scarico termico scarica
l’acqua dell’impianto al raggiungimento
della temperatura di taratura. Dotata di
azione positiva. Utilizzabile con generatori a
combustibile solido non polverizzato a vaso
aperto e vaso chiuso secondo la normativa
vigente.
Riferimenti normativi INAIL (Ex ISPESL)
Secondo le disposizioni della Raccolta R
Ed. 2009, riguardante gli “impianti centrali
di riscaldamento utilizzanti acqua calda con
temperatura non superiore a 110 °C e potenza
nominale massima superiore a 35 kW”,
l’impiego della valvola di scarico termico è
previsto nei seguenti casi:
Impianti a vaso aperto
- Impianti con generatori di calore alimentati
con combustibile solido non polverizzato,
in sostituzione del riscaldatore di acqua di
consumo o dello scambiatore di emergenza
(cap. R.3.C., punto 2.1, lettera i2).
Impianti a vaso chiuso
La valvola di scarico di sicurezza
termico limita la temperatura dell’acqua
nei generatori a combustibile solido
provvisti di bollitore incorporato o
di scambiatore di emergenza (per
raffreddamento immediato).
Al raggiungimento della temperatura
di taratura la valvola apre il passaggio
all’acqua di rete attraverso lo
scambiatore di emergenza o il bollitore
incorporato in modo da prelevare il
calore in eccesso ed abbassare quindi
la temperatura dell’acqua di impianto
contenuta nell’intercapedine del
generatore.
Riferimenti normativi
542
depl. 01001
Valvola di scarico termico, ad azione positiva.
Riarmo manuale per blocco bruciatore
o allarme.
Pressione di esercizio: 0,3 ≤ P ≤ 10 bar.
Campo di temperatura: 5–100 °C.
Temperatura di taratura 98 °C e 99 °C.
Certificata e tarata a banco
INAIL (Ex ISPESL).
Potenzialità scarico:
1 1/2” x 1 1/4” - 136 kW.
1 1/2” x 1 1/2” - 419 kW.
543
depl. 01057
Valvola di scarico di sicurezza termica,
con sensore a doppia sicurezza,
per generatori a combustibile solido.
Pmax di esercizio: 10 bar.
Campo di temperatura: 5–110 °C.
Temperatura di taratura 98 °C (0/-4 °C).
- Impianti termici con generatori alimentati
polverizzati fino ad una potenza nominale di 100 kW a disinserimento
parziale in sostituzione del dispositivo di
residua (cap. R.3.C., punto 3.2).
GENERATORE
A
COMBUSTIBILE
SOLIDO
GENERATORE
A
COMBUSTIBILE
SOLIDO
280
04.2021
99 °C
1
10
Codice
543513
Funzione
3/4” F
Taratura
98 °C
Conf. Imballo
1
10
DISPOSITIVI DI SICUREZZA
da combustibili solidi non
dissipazione della potenza
Conf. Imballo
Il suo utilizzo è previsto dalla normativa INAIL (Ex ISPESL), Raccolta R
Ed. 2009, capitolo R.3.C., punto 2.1, lettera i2; punto 3.1, lettera i; punto
3.3. La valvola è conforme alla EN 14597, può essere abbinata a generatori
a combustibile solido di potenza inferiore a 100 kW, utilizzati secondo le
disposizioni impiantistiche delle norme EN 12828, UNI 10412-2 e EN 303-5.
Portata di scarico con Δp
di 1 bar e T=110 °C: 3000 l/h.
Lunghezza del capillare: 1300 mm.
Certificata a norma EN 14597.
www.tuv.com
ID 0000021744
13 C
