Codice
28005
l
28026
l
28006
l
28007
l
DN
20
20
25
32
Attacco
3/4”
1”
1”
1 1/4”
Kv (m
3
/h)
3,2
3,2
9
12
Conf. Imballo
1
10
1
10
1
5
1
5
Zone di formazione
condensa:
• Incrostazioni e catrame
• Corrosione
• Riduzione efficienza
scambiatore
• Infiammabilità
Aria primaria
e secondaria:
• Rendimento
della combustione
MI
M
Scelta della valvola
RI
280
depl. 01223

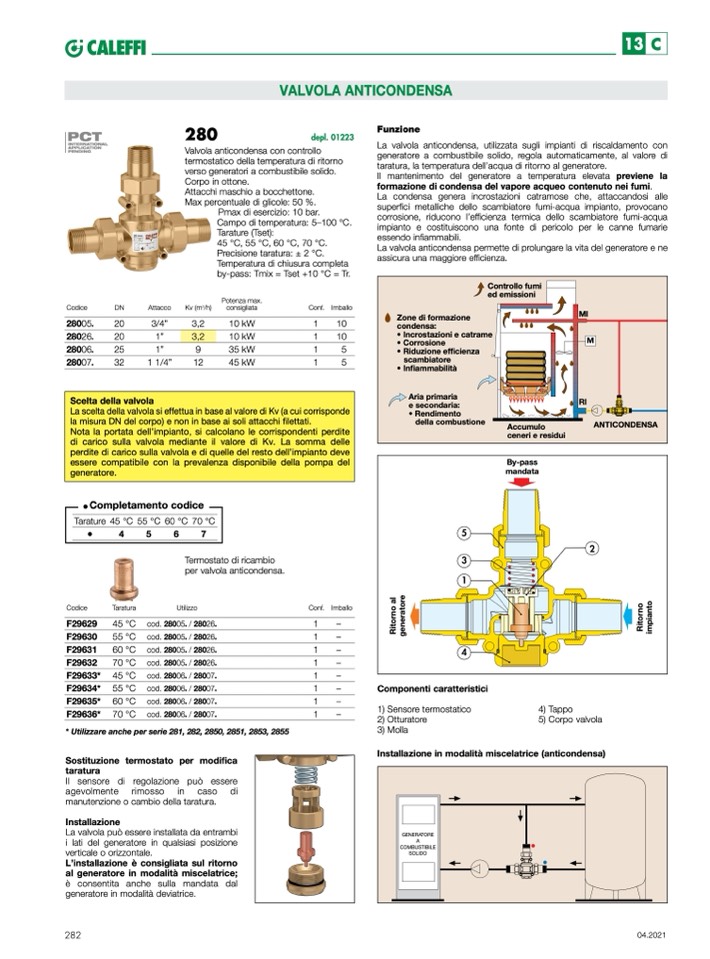

Valvola anticondensa con controllo
termostatico della temperatura di ritorno
verso generatori a combustibile solido.
Corpo in ottone.
Attacchi maschio a bocchettone.
Max percentuale di glicole: 50 %.
Funzione
La valvola anticondensa, utilizzata sugli impianti di riscaldamento con
generatore a combustibile solido, regola automaticamente, al valore di
taratura, la temperatura dell’acqua di ritorno al generatore.
Il mantenimento del generatore a temperatura elevata previene la
formazione di condensa del vapore acqueo contenuto nei fumi.
La condensa genera incrostazioni catramose che, attaccandosi alle
superfici metalliche dello scambiatore fumi-acqua impianto, provocano
corrosione, riducono l’efficienza termica dello scambiatore fumi-acqua
impianto e costituiscono una fonte di pericolo per le canne fumarie
essendo infiammabili.
La valvola anticondensa permette di prolungare la vita del generatore e ne
assicura una maggiore efficienza.
La scelta della valvola si effettua in base al valore di Kv (a cui corrisponde
la misura DN del corpo) e non in base ai soli attacchi filettati.
Nota la portata dell’impianto, si calcolano le corrispondenti perdite
di carico sulla valvola mediante il valore di Kv. La somma delle
perdite di carico sulla valvola e di quelle del resto dell’impianto deve
essere compatibile con la prevalenza disponibile della pompa del
generatore.
Accumulo
ceneri e residui
By-pass
mandata
ANTICONDENSA
l
Completamento codice
Tarature 45 °C 55 °C 60 °C 70 °C
l
4
5
6
7
Termostato di ricambio
Codice
Taratura
F29629
45 °C
F29630
55 °C
F29631
60 °C
F29632
70 °C
F29633* 45 °C
F29634* 55 °C
F29635* 60 °C
F29636* 70 °C
per valvola anticondensa.
Utilizzo
Conf. Imballo
1
–
1
–
1
–
1
–
1
–
1
–
1
–
1
–
cod. 28005
l
cod. 28005
l
cod. 28005
l
cod. 28005
l
cod. 28006
l
cod. 28006
l
cod. 28006
l
cod. 28006
l
/ 28026
l
/ 28026
l
/ 28026
l
/ 28026
l
/ 28007
l
/ 28007
l
/ 28007
l
/ 28007
l
Componenti caratteristici
1) Sensore termostatico
2) Otturatore
3) Molla
4) Tappo
5) Corpo valvola
* Utilizzare anche per serie 281, 282, 2850, 2851, 2853, 2855
Sostituzione termostato per modifica
taratura
Il sensore di regolazione può essere
agevolmente rimosso in caso di
manutenzione o cambio della taratura.
Installazione
La valvola può essere installata da entrambi
i lati del generatore in qualsiasi posizione
verticale o orizzontale.
L’installazione è consigliata sul ritorno
al generatore in modalità miscelatrice;
è consentita anche sulla mandata dal
generatore in modalità deviatrice.
Installazione in modalità miscelatrice (anticondensa)
GENERATORE
A
COMBUSTIBILE
SOLIDO
282
04.2021
VALVOLA ANTICONDENSA
Pmax di esercizio: 10 bar.
Campo di temperatura: 5–100 °C.
Tarature (Tset):
45 °C, 55 °C, 60 °C, 70 °C.
Precisione taratura: ± 2 °C.
Temperatura di chiusura completa
by-pass: Tmix = Tset +10 °C = Tr.
Potenza max.
consigliata
10 kW
10 kW
35 kW
45 kW
Controllo fumi
ed emissioni
13 C
R
i
t
o
r
n
o
a
l
g
e
n
e
r
a
t
o
r
e
R
i
t
o
r
n
o
i
m
p
i
a
n
t
o
