Tm ≤ Tset TRANSITORIO AVVIO IMPIANTO

by-pass aperto

ritorno impianto chiuso

1

Tm > Tset INIZIO CARICO IMPIANTO

by-pass aperto

ritorno impianto aperto

2

Tm ≤ Tset, Tmix=Tm

Tm > Tset, Tr < Tset, Tmix=Tset

04.2021

283

COMBUSTIBILE

SOLIDO

Tr

COMBUSTIBILE

SOLIDO

Tmix = Tset + 10 °C CHIUSURA BY-PASS

by-pass chiuso

ritorno impianto aperto

Tm > Tmix = Tset +10 °C, Tmix=Tr

COMBUSTIBILE

SOLIDO

Tmix

Tset

Tm = Temperatura mandata

Tset = Temperatura taratura anticondensa

Schema applicativo

Impianto con accumulo inerziale

Dispositivi di sicurezza da scegliere

secondo normativa vigente

3

Tmix > Tset + 10 °C IMPIANTO CARICO

4

by-pass chiuso

ritorno impianto aperto

GENERATORE

Tm

Tm

Tset

Tmix

Tmix

Tm

Tset

Tm

Tr

Tset

GENERATORE

A

A

GENERATORE

GENERATORE

A

A

GENERATORE

A

COMBUSTIBILE

SOLIDO

Tr

COMBUSTIBILE

SOLIDO

Tmix

Tr

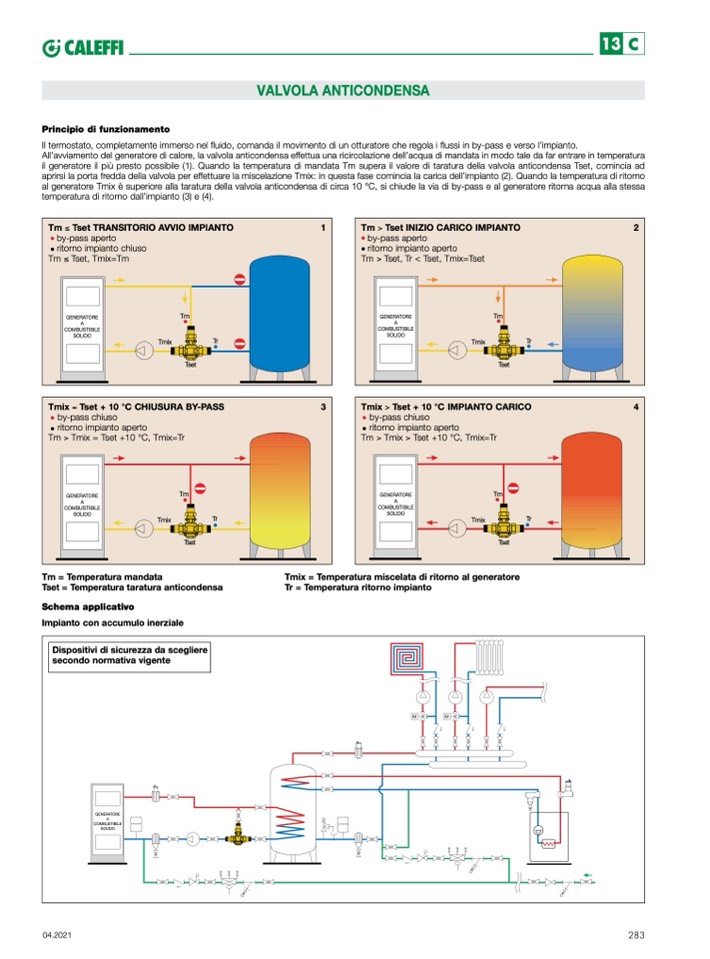

VALVOLA ANTICONDENSA

Principio di funzionamento

Il termostato, completamente immerso nel fluido, comanda il movimento di un otturatore che regola i flussi in by-pass e verso l’impianto.

All’avviamento del generatore di calore, la valvola anticondensa effettua una ricircolazione dell’acqua di mandata in modo tale da far entrare in temperatura

il generatore il più presto possibile (1). Quando la temperatura di mandata Tm supera il valore di taratura della valvola anticondensa Tset, comincia ad

aprirsi la porta fredda della valvola per effettuare la miscelazione Tmix: in questa fase comincia la carica dell’impianto (2). Quando la temperatura di ritorno

al generatore Tmix è superiore alla taratura della valvola anticondensa di circa 10 °C, si chiude la via di by-pass e al generatore ritorna acqua alla stessa

temperatura di ritorno dall’impianto (3) e (4).

Tm > Tmix > Tset +10 °C, Tmix=Tr

Tmix = Temperatura miscelata di ritorno al generatore

Tr = Temperatura ritorno impianto

13 C
