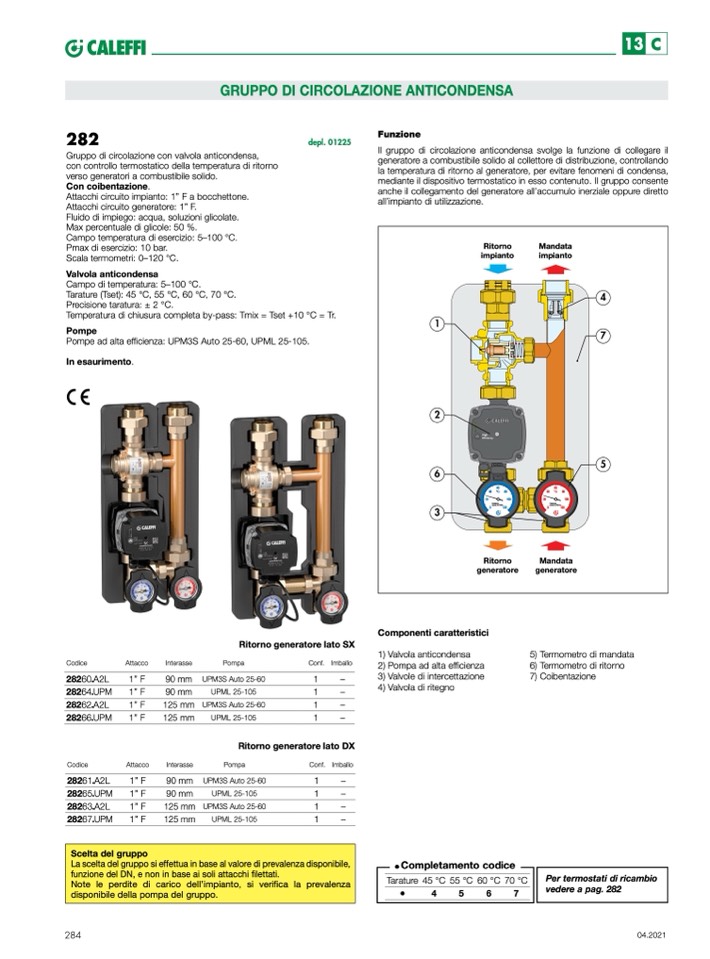

282

depl. 01225

Gruppo di circolazione con valvola anticondensa,

con controllo termostatico della temperatura di ritorno

verso generatori a combustibile solido.

Con coibentazione.

Attacchi circuito impianto: 1” F a bocchettone.

Attacchi circuito generatore: 1” F.

Fluido di impiego: acqua, soluzioni glicolate.

Max percentuale di glicole: 50 %.

Campo temperatura di esercizio: 5–100 °C.

Pmax di esercizio: 10 bar.

Scala termometri: 0–120 °C.

Valvola anticondensa

Campo di temperatura: 5–100 °C.

Tarature (Tset): 45 °C, 55 °C, 60 °C, 70 °C.

Precisione taratura: ± 2 °C.

Temperatura di chiusura completa by-pass: Tmix = Tset +10 °C = Tr.

Pompe

Pompe ad alta efficienza: UPM3S Auto 25-60, UPML 25-105.

In esaurimento.

Funzione

Il gruppo di circolazione anticondensa svolge la funzione di collegare il

generatore a combustibile solido al collettore di distribuzione, controllando

la temperatura di ritorno al generatore, per evitare fenomeni di condensa,

mediante il dispositivo termostatico in esso contenuto. Il gruppo consente

anche il collegamento del generatore all’accumulo inerziale oppure diretto

all’impianto di utilizzazione.

Codice

28260

l

A2L

28264

l

UPM

28262

l

A2L

28266

l

UPM

Codice

28261

l

A2L

28265

l

UPM

28263

l

A2L

28267

l

UPM

Attacco

1” F

1” F

1” F

1” F

Attacco

1” F

1” F

1” F

1” F

Interasse

90 mm

90 mm

125 mm

125 mm

Interasse

90 mm

90 mm

125 mm

125 mm

Pompa

UPM3S Auto 25-60

UPML 25-105

UPM3S Auto 25-60

UPML 25-105

Conf. Imballo

1

–

1

–

1

–

1

–

Scelta del gruppo

GRUPPO DI CIRCOLAZIONE ANTICONDENSA

Pompa

UPM3S Auto 25-60

UPML 25-105

UPM3S Auto 25-60

UPML 25-105

Conf. Imballo

1

–

1

–

1

–

1

–

La scelta del gruppo si effettua in base al valore di prevalenza disponibile,

funzione del DN, e non in base ai soli attacchi filettati.

Note le perdite di carico dell’impianto, si verifica la prevalenza

disponibile della pompa del gruppo.

l

Completamento codice

Tarature 45 °C 55 °C 60 °C 70 °C

l

4

5

6

7

Per termostati di ricambio

vedere a pag. 282

284

04.2021

Ritorno generatore lato SX

High

Efficiency

Ritorno

generatore

Componenti caratteristici

1) Valvola anticondensa

2) Pompa ad alta efficienza

3) Valvole di intercettazione

4) Valvola di ritegno

Mandata

generatore

5) Termometro di mandata

6) Termometro di ritorno

7) Coibentazione

Ritorno generatore lato DX

Ritorno

impianto

Mandata

impianto

13 C
