Codice
28106
l
WYP
28107
l
WYP
DN
25
25
Attacco
1” F
1 1/4” F
Pompa
WILO PARA MS/7
WILO PARA MS/7
Conf. Imballo
1
–
1
–
La fusione monoblocco in ottone ad ingombro limitato, che alloggia la
pompa ed i componenti funzionali, consente l’installazione immediata del
dispositivo, indipendentemente sulla destra o sulla sinistra del generatore
a combustibile solido, rispettandone i sensi di flusso indicati. I termometri
possono essere sfilati dagli occhielli e reinseriti in analoga posizione nella
parte posteriore del gruppo.
Valvola anticondensa
Il dispositivo incorpora un sensore termostatico per il controllo della
temperatura dell’acqua di ritorno al generatore a combustibile solido in
modo da prevenire fenomeni di condensa. Il sensore è stato appositamente
realizzato per poter essere rimosso dal corpo valvola per manutenzione o
sostituzione in caso di necessità.
Valvola di circolazione naturale a clapet
Il dispositivo a clapet ha la funzione di assicurare la
circolazione naturale del fluido in caso di arresto della
pompa per mancanza di corrente elettrica.
Quando la pompa è attiva, la spinta del fluido
mantiene chiusa la valvola, costringendo l’acqua ad
effettuare il percorso attraverso la valvola termostatica
anticondensa. In caso di arresto della pompa, quando
l’acqua si trova nel generatore ad elevata temperatura,
si instaura una circolazione naturale dell’acqua
by-passando la valvola anticondensa, evitando così che la temperatura nel
generatore possa raggiungere elevati livelli di pericolosità. Il gruppo viene
fornito con valvola di circolazione naturale bloccata. Per attivare la funzione
togliere la vite di blocco.
Defangatore
Al fine di effettuare la defangazione continua
dell’impianto è disponibile il defangatore DIRTCAL
®
serie 5462 come accessorio.
Scelta del gruppo

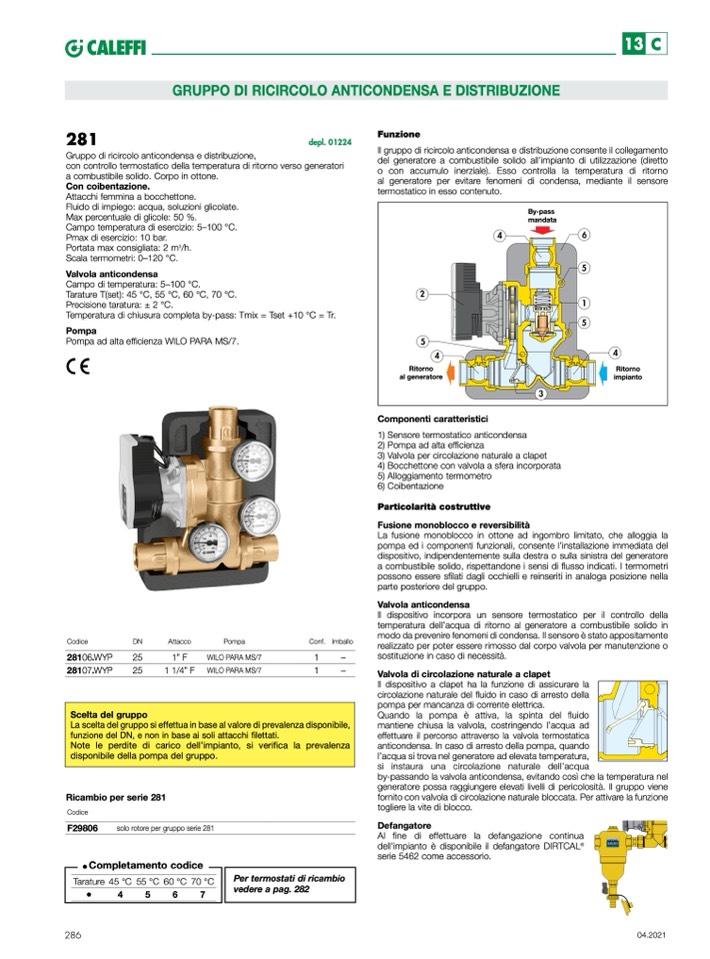

GRUPPO DI RICIRCOLO ANTICONDENSA E DISTRIBUZIONE
281
depl. 01224
Gruppo di ricircolo anticondensa e distribuzione,
con controllo termostatico della temperatura di ritorno verso generatori
a combustibile solido. Corpo in ottone.
Con coibentazione.
Attacchi femmina a bocchettone.
Fluido di impiego: acqua, soluzioni glicolate.
Max percentuale di glicole: 50 %.
Campo temperatura di esercizio: 5–100 °C.
Pmax di esercizio: 10 bar.
Portata max consigliata: 2 m
3
/h.
Scala termometri: 0–120 °C.
Valvola anticondensa
Campo di temperatura: 5–100 °C.
Tarature T(set): 45 °C, 55 °C, 60 °C, 70 °C.
Precisione taratura: ± 2 °C.
Temperatura di chiusura completa by-pass: Tmix = Tset +10 °C = Tr.
Funzione
Il gruppo di ricircolo anticondensa e distribuzione consente il collegamento
del generatore a combustibile solido all’impianto di utilizzazione (diretto
o con accumulo inerziale). Esso controlla la temperatura di ritorno
al generatore per evitare fenomeni di condensa, mediante il sensore
termostatico in esso contenuto.
Pompa
Pompa ad alta efficienza WILO PARA MS/7.
La scelta del gruppo si effettua in base al valore di prevalenza disponibile,
funzione del DN, e non in base ai soli attacchi
filettati.
Note le perdite di carico dell’impianto, si verifica la prevalenza
disponibile della pompa del gruppo.
Ricambio per serie 281
Codice
F29806
solo rotore per gruppo serie 281
l
Completamento codice
Tarature 45 °C 55 °C 60 °C 70 °C
l
4
5
6
7
Per termostati di ricambio
vedere a pag. 282
286
04.2021
Ritorno
al generatore
Componenti caratteristici
Ritorno
impianto
1) Sensore termostatico anticondensa
2) Pompa ad alta efficienza
3) Valvola per circolazione naturale a clapet
4) Bocchettone con valvola a sfera incorporata
5) Alloggiamento termometro
6) Coibentazione
Particolarità costruttive
Fusione monoblocco e reversibilità
By-pass
mandata
13 C
