Tm ≤ Tset TRANSITORIO AVVIO IMPIANTO

by-pass aperto

ritorno impianto chiuso

Tm ≤ Tset, Tmix=Tm

1

Tm > Tset INIZIO CARICO IMPIANTO

2

by-pass aperto

ritorno impianto aperto

Tm > Tset, Tr < Tset, Tmix=Tset

Tmix > Tset + 10 °C IMPIANTO CARICO

by-pass chiuso

ritorno impianto aperto

Tm > Tmix > Tset +10 °C, Tmix=Tr

3

POMPA OFF

4

Valvola di circolazione naturale aperta

Circolazione naturale del fluido

Tm = Temperatura mandata

Tset = Temperatura taratura anticondensa

Schema applicativo

Impianto con accumulo inerziale

Dispositivi di sicurezza da scegliere

secondo normativa vigente

GENERATORE

A

COMBUSTIBILE

SOLIDO

Tmix = Temperatura miscelata di ritorno al generatore

Tr = Temperatura ritorno impianto

04.2021

287

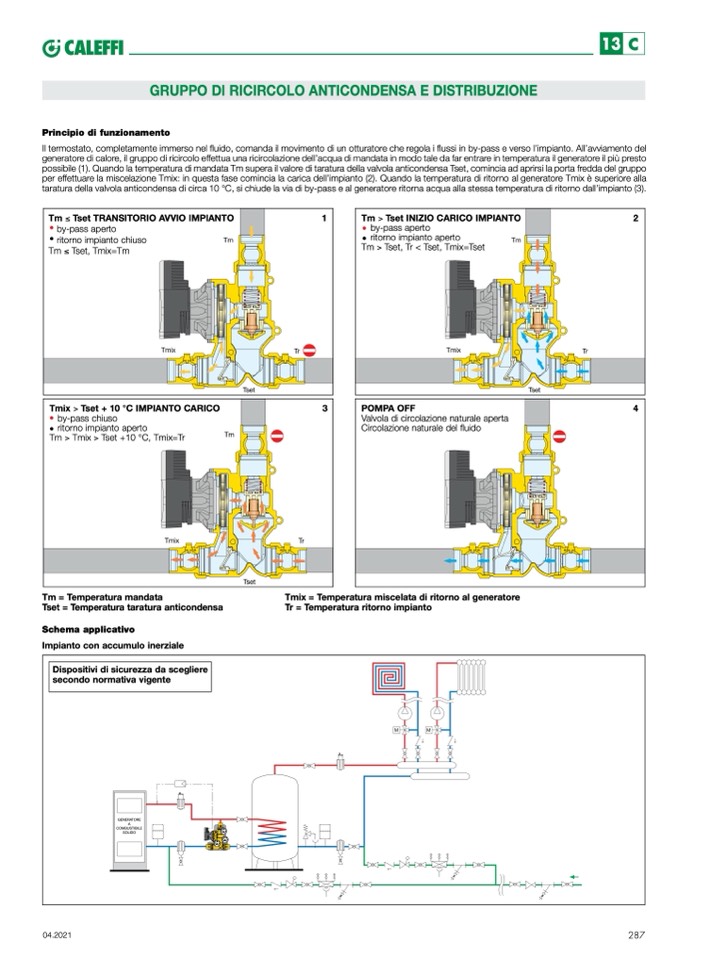

GRUPPO DI RICIRCOLO ANTICONDENSA E DISTRIBUZIONE

Principio di funzionamento

Il termostato, completamente immerso nel fluido, comanda il movimento di un otturatore che regola i flussi in by-pass e verso l’impianto. All’avviamento del

generatore di calore, il gruppo di ricircolo effettua una ricircolazione dell’acqua di mandata in modo tale da far entrare in temperatura il generatore il più presto

possibile (1). Quando la temperatura di mandata Tm supera il valore di taratura della valvola anticondensa Tset, comincia ad aprirsi la porta fredda del gruppo

per effettuare la miscelazione Tmix: in questa fase comincia la carica dell’impianto (2). Quando la temperatura di ritorno al generatore Tmix è superiore alla

taratura della valvola anticondensa di circa 10 °C, si chiude la via di by-pass e al generatore ritorna acqua alla stessa temperatura di ritorno dall’impianto (3).
