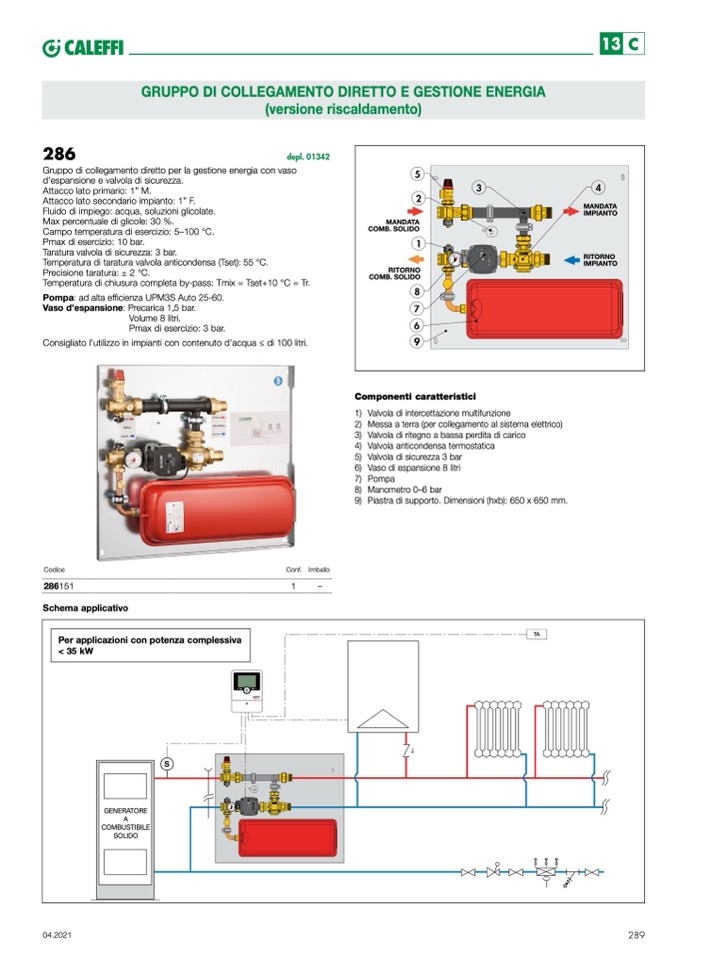

GRUPPO DI COLLEGAMENTO DIRETTO E GESTIONE ENERGIA

(versione riscaldamento)

286

depl. 01342

Gruppo di collegamento diretto per la gestione energia con vaso

d’espansione e valvola di sicurezza.

Attacco lato primario: 1” M.

Attacco lato secondario impianto: 1” F.

Fluido di impiego: acqua, soluzioni glicolate.

Max percentuale di glicole: 30 %.

Campo temperatura di esercizio: 5–100 °C.

Pmax di esercizio: 10 bar.

Taratura valvola di sicurezza: 3 bar.

Temperatura di taratura valvola anticondensa (Tset): 55 °C.

Precisione taratura: ± 2 °C.

Temperatura di chiusura completa by-pass: Tmix = Tset+10 °C = Tr.

Pompa: ad alta efficienza UPM3S Auto 25-60.

Vaso d’espansione: Precarica 1,5 bar.

Volume 8 litri.

Pmax di esercizio: 3 bar.

Consigliato l’utilizzo in impianti con contenuto d’acqua ≤ di 100 litri.

MANDATA

COMB. SOLIDO

RITORNO

COMB. SOLIDO

9

Componenti caratteristici

MANDATA

IMPIANTO

RITORNO

IMPIANTO

Codice

286151

Schema applicativo

Per applicazioni con potenza complessiva

< 35 kW

Conf. Imballo

04.2021

289

GENERATORE

A

COMBUSTIBILE

SOLIDO

1

–

1)

2)

3)

4)

5)

6)

7)

8)

9)

Valvola di intercettazione multifunzione

Messa a terra (per collegamento al sistema elettrico)

Valvola di ritegno a bassa perdita di carico

Valvola anticondensa termostatica

Valvola di sicurezza 3 bar

Vaso di espansione 8 litri

Pompa

Manometro 0–6 bar

Piastra di supporto. Dimensioni (hxb): 650 x 650 mm.
