2851
depl. 01227
Funzione
Le principali caratteristiche funzionali:
- collegamento di nuovi generatori a combustibile solido (sia caldaie che
dispositivi domestici con potenza massima al focolare di 35 kW,
entrambi a vaso aperto o chiuso) con altri generatori a vaso chiuso;
- possibilità di non sommare le potenze dei due generatori secondo
quanto indicato dalla INAIL (Ex ISPESL);
- gestione automatica dell’impianto con specifico regolatore digitale, per
circuiti di riscaldamento
-
e solare semplice.
Valvola deviatrice con ritorno a molla
Pressione max di esercizio: 10 bar.
Δp max: 1 bar.
Servocomando valvola deviatrice con ritorno a molla
Motore sincrono.
Normalmente chiuso.
Alimentazione: 230 V - 50/60 Hz.
Tempo di apertura: 70–75 s.
Tempo di chiusura: 5–7 s.
Optimiser
3
-
+
A
5
2
8
Codice
28515
l
WYP
Attacco
3/4” M
Conf. Imballo
1
–
1
–
285150WYP 3/4” M senza valv. anticondensa
l
Completamento codice
290
04.2021
Tarature 45 °C 55 °C 60 °C 70 °C
l
4
5
6
7
Per termostati di ricambio
vedere a pag. 282
161014 pozzetto in acciaio inox per sonde150006 e 257006
F19441 pompa WILO PARA 25/7

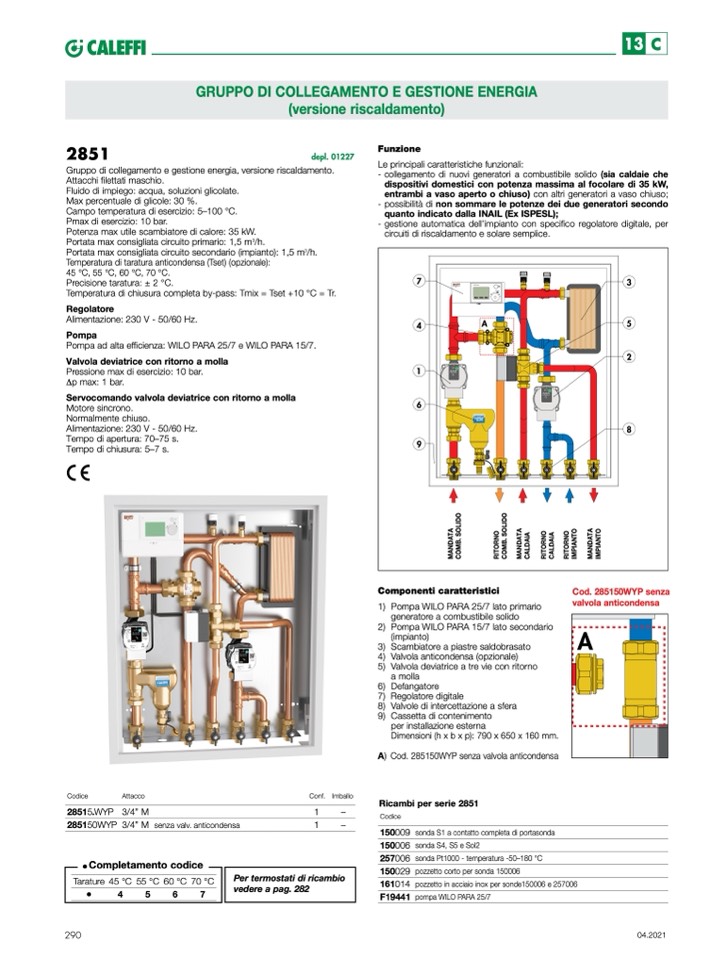

GRUPPO DI COLLEGAMENTO E GESTIONE ENERGIA
(versione riscaldamento)
Gruppo di collegamento e gestione energia, versione riscaldamento.
Attacchi filettati maschio.
Fluido di impiego: acqua, soluzioni glicolate.
Max percentuale di glicole: 30 %.
Campo temperatura di esercizio: 5–100 °C.
Pmax di esercizio: 10 bar.
Potenza max utile scambiatore di calore: 35 kW.
Portata max consigliata circuito primario: 1,5 m
3
/h.
Portata max consigliata circuito secondario (impianto): 1,5 m
3
/h.
Temperatura di taratura anticondensa (Tset) (opzionale):
45 °C, 55 °C, 60 °C, 70 °C.
Precisione taratura: ± 2 °C.
Temperatura di chiusura completa by-pass: Tmix = Tset +10 °C = Tr.
Regolatore
Alimentazione: 230 V - 50/60 Hz.
Pompa
Pompa ad alta efficienza: WILO PARA 25/7 e WILO PARA 15/7.
7
4
1
6
9
Componenti caratteristici
1) Pompa WILO PARA 25/7 lato primario
generatore a combustibile solido
2) Pompa WILO PARA 15/7 lato secondario
(impianto)
3) Scambiatore a piastre saldobrasato
4) Valvola anticondensa (opzionale)
5) Valvola deviatrice a tre vie con ritorno
a molla
6) Defangatore
7) Regolatore digitale
8) Valvole di intercettazione a sfera
9) Cassetta di contenimento
per installazione esterna
Dimensioni (h x b x p): 790 x 650 x 160 mm.
A) Cod. 285150WYP senza valvola anticondensa
Ricambi per serie 2851
Codice
150009 sonda S1 a contatto completa di portasonda
150006 sonda S4, S5 e Sol2
257006 sonda Pt1000 - temperatura -50–180 °C
150029 pozzetto corto per sonda 150006
Cod. 285150WYP senza
valvola anticondensa
A
13 C
M
A
N
D
A
T
A
C
O
M
B
.
S
O
L
I
D
O
R
I
T
O
R
N
O
C
O
M
B
.
S
O
L
I
D
O
M
A
N
D
A
T
A
C
A
L
D
A
I
A
R
I
T
O
R
N
O
C
A
L
D
A
I
A
R
I
T
O
R
N
O
I
M
P
I
A
N
T
O
M
A
N
D
A
T
A
I
M
P
I
A
N
T
O
