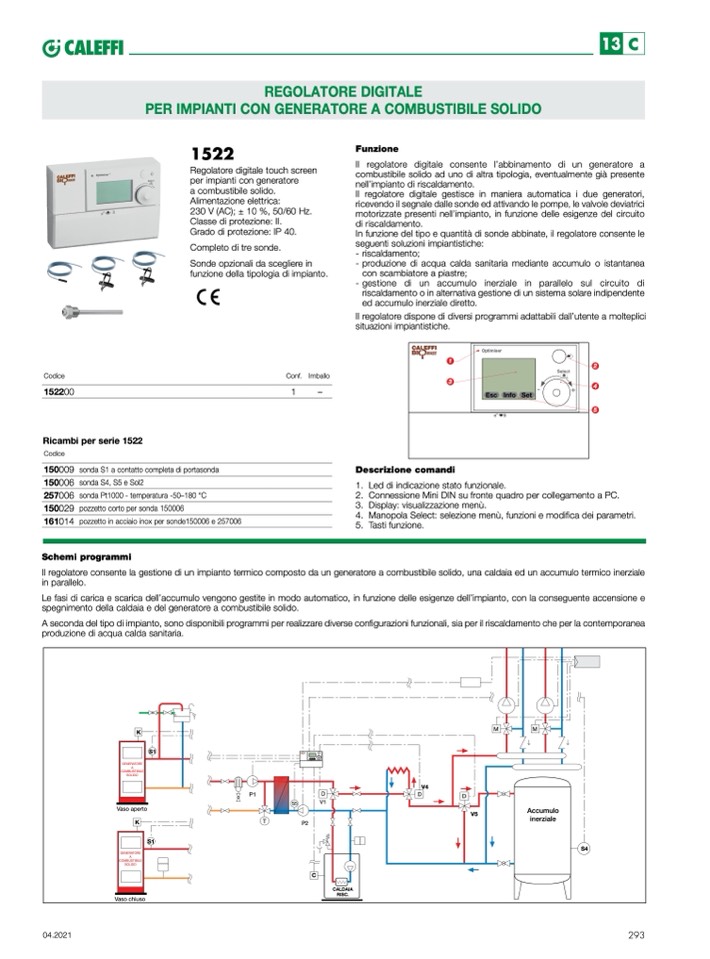

13

C

REGOLATORE DIGITALE

PER IMPIANTI CON GENERATORE A COMBUSTIBILE SOLIDO

1522

Regolatore digitale touch screen

per impianti con generatore

a combustibile solido.

Alimentazione elettrica:

230 V (AC); ± 10 %, 50/60 Hz.

Funzione

Il regolatore digitale consente l’abbinamento di un generatore a

combustibile solido ad uno di altra tipologia, eventualmente già presente

nell’impianto di riscaldamento.

Il regolatore digitale gestisce in maniera automatica i due generatori,

ricevendo il segnale dalle sonde ed attivando le pompe, le valvole deviatrici

motorizzate presenti nell’impianto, in funzione delle esigenze del circuito

di riscaldamento.

In funzione del tipo e quantità di sonde abbinate, il regolatore consente le

seguenti soluzioni impiantistiche:

Classe di protezione: II.

Grado di protezione: IP 40.

Completo di tre sonde.

Sonde opzionali da scegliere in

funzione della tipologia di impianto.

Optimiser

- riscaldamento;

-

+

- produzione di acqua calda sanitaria mediante accumulo o istantanea

con scambiatore a piastre;

-gestione di un accumulo inerziale in parallelo sul circuito di

riscaldamento o in alternativa gestione di un sistema solare indipendente

ed accumulo inerziale diretto.

Il regolatore dispone di diversi programmi adattabili dall’utente a molteplici

situazioni impiantistiche.

1

3

2

4

5

Optimiser

Codice

152200

Ricambi per serie 1522

Codice

150009 sonda S1 a contatto completa di portasonda

150006 sonda S4, S5 e Sol2

257006 sonda Pt1000 - temperatura -50–180 °C

150029 pozzetto corto per sonda 150006

161014 pozzetto in acciaio inox per sonde150006 e 257006

Schemi programmi

Conf. Imballo

1

–

-

+

Descrizione comandi

1. Led di indicazione stato funzionale.

2. Connessione Mini DIN su fronte quadro per collegamento a PC.

3. Display: visualizzazione menù.

4. Manopola Select: selezione menù, funzioni e modifica dei parametri.

5. Tasti funzione.

Il regolatore consente la gestione di un impianto termico composto da un generatore a combustibile solido, una caldaia ed un accumulo termico inerziale

in parallelo.

Le fasi di carica e scarica dell’accumulo vengono gestite in modo automatico, in funzione delle esigenze dell’impianto, con la conseguente accensione e

spegnimento della caldaia e del generatore a combustibile solido.

A seconda del tipo di impianto, sono disponibili programmi per realizzare diverse configurazioni funzionali, sia per il riscaldamento che per la contemporanea

produzione di acqua calda sanitaria.

M

K

S1

GENERATORE

A

COMBUSTIBILE

SOLIDO

V4

P1

D

D

D

M

V5

S5

V1

Vaso aperto

Accumulo

inerziale

K

T

P2

S1

GENERATORE

A

COMBUSTIBILE

SOLIDO

so chiuso

S4

C

Va

CALDAIA

RISC.
