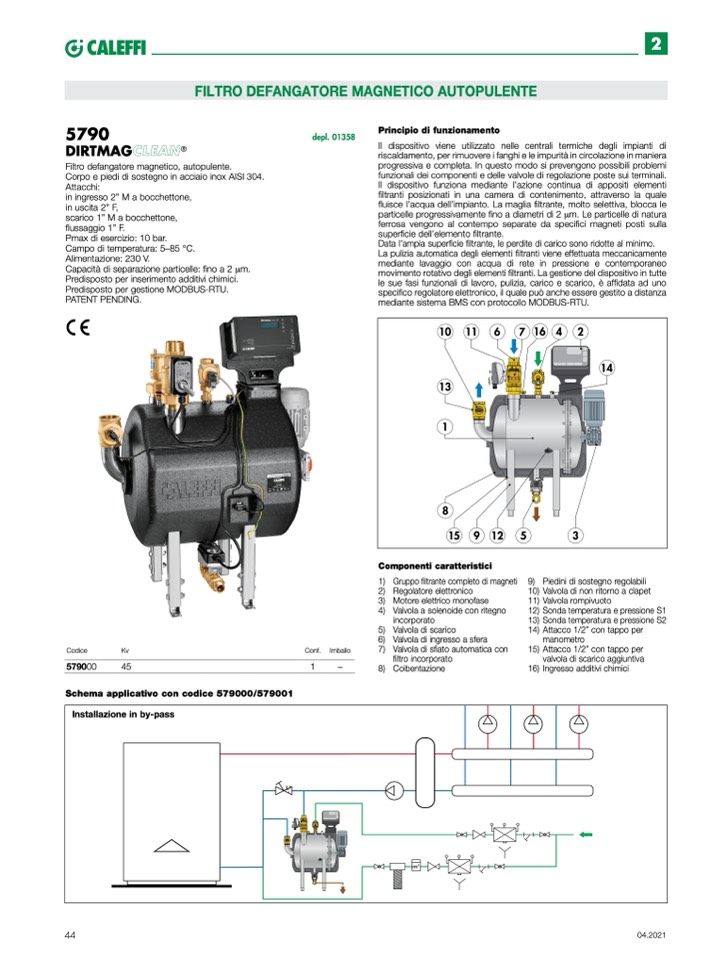

5790

DIRTMAG

FILTRO DEFANGATORE MAGNETICO AUTOPULENTE

Principio di funzionamento

Il dispositivo viene utilizzato nelle centrali termiche degli impianti di

riscaldamento, per rimuovere i fanghi e le impurità in circolazione in maniera

progressiva e completa. In questo modo si prevengono possibili problemi

funzionali dei componenti e delle valvole di regolazione poste sui terminali.

Il dispositivo funziona mediante l’azione continua di appositi elementi

filtranti posizionati in una camera di contenimento, attraverso la quale

fluisce l’acqua dell’impianto. La maglia filtrante, molto selettiva, blocca le

particelle progressivamente fino a diametri di 2 μm. Le particelle di natura

ferrosa vengono al contempo separate da specifici magneti posti sulla

superficie dell’elemento filtrante.

Data l’ampia superficie filtrante, le perdite di carico sono ridotte al minimo.

La pulizia automatica degli elementi filtranti viene effettuata meccanicamente

mediante lavaggio con acqua di rete in pressione e contemporaneo

movimento rotativo degli elementi filtranti. La gestione del dispositivo in tutte

le sue fasi funzionali di lavoro, pulizia, carico e scarico, è affidata ad uno

specifico regolatore elettronico, il quale può anche essere gestito a distanza

mediante sistema BMS con protocollo MODBUS-RTU.

10 11 6

7 16 4 2

14

13

1

8

1

5

91

2

5

3

Filtro defangatore magnetico, autopulente.

Corpo e piedi di sostegno in acciaio inox AISI 304.

Attacchi:

in ingresso 2” M a bocchettone,

in uscita 2” F,

scarico 1” M a bocchettone,

flussaggio 1” F.

Pmax di esercizio: 10 bar.

Campo di temperatura: 5–85 °C.

Alimentazione: 230 V.

Capacità di separazione particelle: fino a 2 μm.

Predisposto per inserimento additivi chimici.

Predisposto per gestione MODBUS-RTU.

PATENT PENDING.

Codice

Kv

579000

45

Schema applicativo con codice 579000/579001

Installazione in by-pass

Conf. Imballo

1

–

1)

2)

3)

4)

5)

6)

7)

8)

Gruppo filtrante completo di magneti

Regolatore elettronico

Motore elettrico monofase

Valvola a solenoide con ritegno

incorporato

Valvola di scarico

Valvola di ingresso a sfera

Valvola di sfiato automatica con

filtro incorporato

Coibentazione

9)

10)

11)

12)

13)

14)

15)

16)

Piedini di sostegno regolabili

Valvola di non ritorno a clapet

Valvola rompivuoto

Sonda temperatura e pressione S1

Sonda temperatura e pressione S2

Attacco 1/2” con tappo per

manometro

Attacco 1/2” con tappo per

valvola di scarico aggiuntiva

Ingresso additivi chimici

44

04.2021

®

depl. 01358

Componenti caratteristici

m

3

2
