580020

depl. 01360

Gruppo automatico trattamento acqua, addolcimento e demineralizzazione.

Completo di misuratore volumetrico con cella contaconducibilità elettrica

integrata, regolatore di by-pass, valvola di intercettazione a sfera di valle,

rubinetti di scarico e sfogo aria.

Con coibentazione.

Campo di temperatura di esercizio:

4–30 °C.

Funzione

Il gruppo automatico trattamento

acqua, installato sulla tubazione di

riempimento, viene impiegato per

trattare l’acqua presente nei circuiti

chiusi degli impianti di riscaldamento e

raffrescamento.

E’ completo di un regolatore di by-pass

per regolare la durezza dell’acqua in

uscita nel trattamento di addolcimento.

Centralina elettronica

Il gruppo è equipaggiato con una

centralina elettronica, la quale è in

grado di gestire trattamenti sia di

demineralizzazione, sia di addolcimento

dell’acqua. E’ possibile impostare

parametri e dati, relativi ad uno

specifico trattamento, direttamente dal

fronte quadro della centralina.

Il software calcolerà automaticamente

tutti i parametri per un corretto

funzionamento (consultare il foglio

istruzioni H0007428).

Riferimento normativa protezione antiriflusso

Per evitare riflussi di acqua dall’impianto di riscaldamento, inquinata

e pericolosa per la salute umana, è indispensabile installare un

gruppo di caricamento automatico con disconnettore.

Il corretto utilizzo dei disconnettori idraulici è regolamentato dalla

normativa europea di riferimento EN 1717: 2000 (“Protezione contro

l’inquinamento dell’acqua potabile degli impianti idraulici e requisiti

generali dei dispositivi atti a prevenire l’inquinamento da riflusso”).

Pmax di esercizio: 4 bar.

Tmax di esercizio: 30 °C.

Codice

Conf.

580020 1/2”

1

Imballo

580011

depl. 01361

Gruppo compatto di caricamento automatico conforme alla norma

EN 1717 con disconnettore tipo BA, valvole di intercettazione, filtro,

prese di pressione per verifica disconnettore, riduttore di pressione.

Codice

580011 1/2”

Gruppo compatto di

caricamento automatico

(cod. 580011)

Cartucce per

addolcimento

(cod. 580902-580903)

Conf.

1

Imballo

5

Codice

F0001298

3/4” F x 3/4” F

Conf.

1

Imballo

46

04.2021

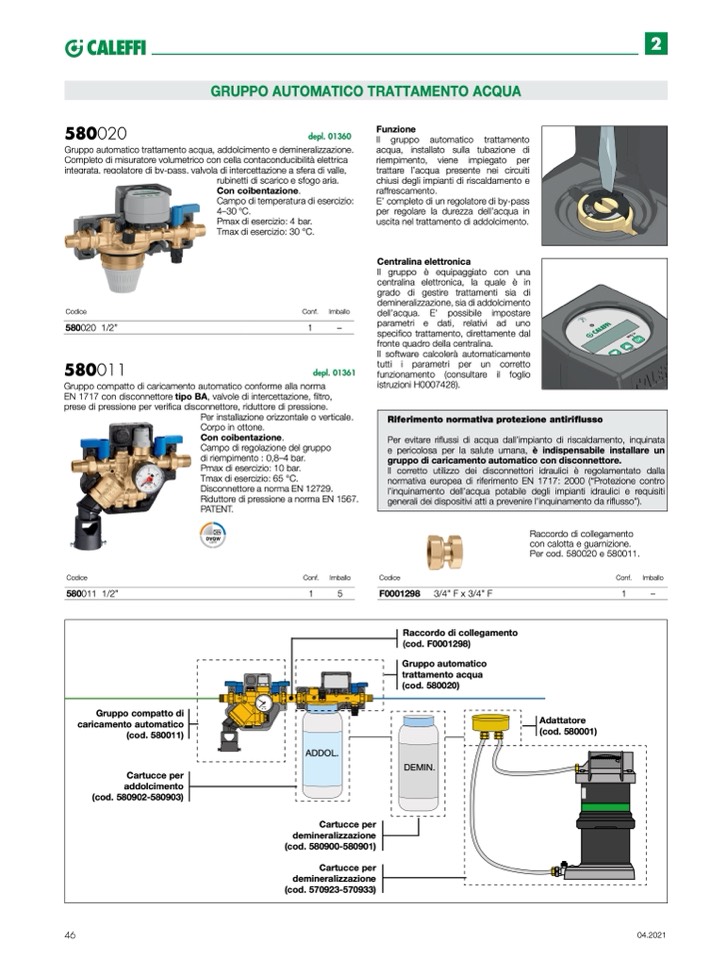

GRUPPO AUTOMATICO TRATTAMENTO ACQUA

Per installazione orizzontale o verticale.

Corpo in ottone.

Con coibentazione.

Campo di regolazione del gruppo

di riempimento : 0,8–4 bar.

Pmax di esercizio: 10 bar.

Tmax di esercizio: 65 °C.

Disconnettore a norma EN 12729.

Riduttore di pressione a norma EN 1567.

PATENT.

13

04

2

bra

rb

31

40

Raccordo di collegamento

(cod. F0001298)

Gruppo automatico

trattamento acqua

(cod. 580020)

DEMIN.

ADDOL.

Cartucce per

demineralizzazione

(cod. 580900-580901)

Cartucce per

demineralizzazione

(cod. 570923-570933)

Raccordo di collegamento

con calotta e guarnizione.

Per cod. 580020 e 580011.

Adattatore

(cod. 580001)

2
