Codice
455400
455500
455600
455601
Att. radiat.
1/2”
3/4”
1” destro
1” sinistro
Att. tubaz.
23 p.1,5
23 p.1,5
23 p.1,5
23 p.1,5
Kv (m
3
/h)
monotubo bitubo
2,00
1,10
2,00
1,10
2,00
1,10
2,00
1,10
Conf. Imballo
10
–
10
–
10
–
10
–
1
2
3
74
04.2021

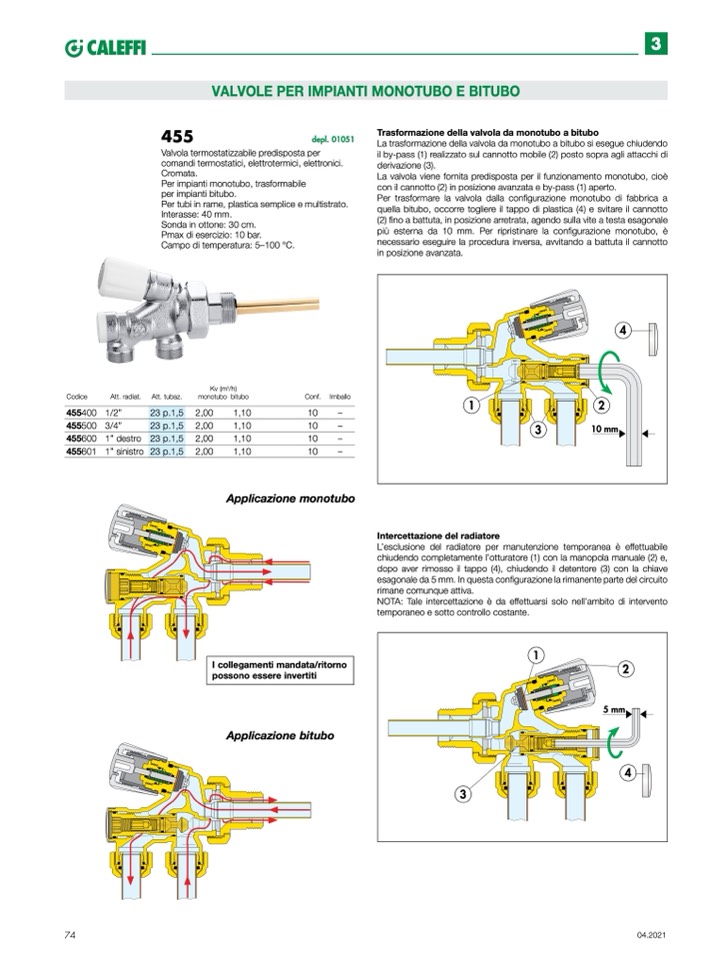

VALVOLE PER IMPIANTI MONOTUBO E BITUBO
455
depl. 01051
Valvola termostatizzabile predisposta per
comandi termostatici, elettrotermici, elettronici.
Cromata.
Per impianti monotubo, trasformabile
per impianti bitubo.
Per tubi in rame, plastica semplice e multistrato.
Interasse: 40 mm.
Sonda in ottone: 30 cm.
Pmax di esercizio: 10 bar.
Campo di temperatura: 5–100 °C.
Trasformazione della valvola da monotubo a bitubo
La trasformazione della valvola da monotubo a bitubo si esegue chiudendo
il by-pass (1) realizzato sul cannotto mobile (2) posto sopra agli attacchi di
derivazione (3).
La valvola viene fornita predisposta per il funzionamento monotubo, cioè
con il cannotto (2) in posizione avanzata e by-pass (1) aperto.
Per trasformare la valvola dalla configurazione monotubo di fabbrica a
quella bitubo, occorre togliere il tappo di plastica (4) e svitare il cannotto
(2) fino a battuta, in posizione arretrata, agendo sulla vite a testa esagonale
più esterna da 10 mm. Per ripristinare la configurazione monotubo, è
necessario eseguire la procedura inversa, avvitando a battuta il cannotto
in posizione avanzata.
4
10 mm
L’esclusione del radiatore per manutenzione temporanea è effettuabile
chiudendo completamente l’otturatore (1) con la manopola manuale (2) e,
dopo aver rimosso il tappo (4), chiudendo il detentore (3) con la chiave
esagonale da 5 mm. In questa configurazione la rimanente parte del circuito
rimane comunque attiva.
NOTA: Tale intercettazione è da effettuarsi solo nell’ambito di intervento
temporaneo e sotto controllo costante.
Applicazione monotubo
I collegamenti mandata/ritorno
possono essere invertiti
Applicazione bitubo
1
5 mm
4
Intercettazione del radiatore
3
2
3
