4

A

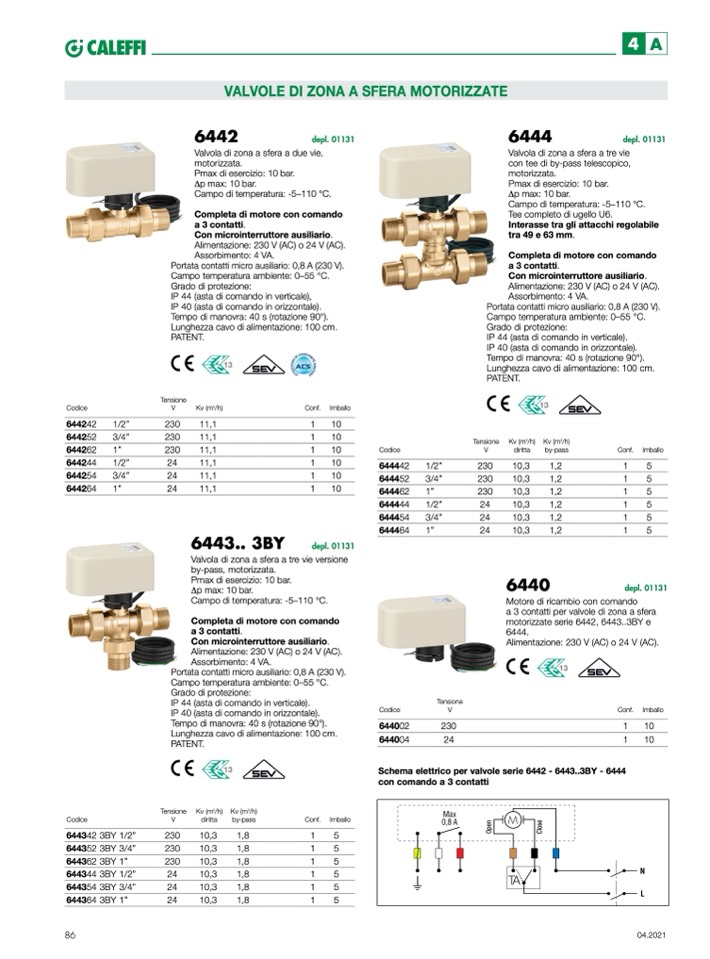

VALVOLE DI ZONA A SFERA MOTORIZZATE

6442

depl. 01131

Valvola di zona a sfera a due vie,

motorizzata.

Pmax di esercizio: 10 bar.

Δp max: 10 bar.

Campo di temperatura: -5–110 °C.

Completa di motore con comando

a 3 contatti.

Con microinterruttore ausiliario.

Alimentazione: 230 V (AC) o 24 V (AC).

Assorbimento: 4 VA.

Portata contatti micro ausiliario: 0,8 A (230 V).

Campo temperatura ambiente: 0–55 °C.

Grado di protezione:

IP 44 (asta di comando in verticale),

IP 40 (asta di comando in orizzontale).

Tempo di manovra: 40 s (rotazione 90°).

Lunghezza cavo di alimentazione: 100 cm.

PATENT.

6444

depl. 01131

Valvola di zona a sfera a tre vie

con tee di by-pass telescopico,

motorizzata.

Pmax di esercizio: 10 bar.

Δp max: 10 bar.

Campo di temperatura: -5–110 °C.

Tee completo di ugello U6.

Interasse tra gli attacchi regolabile

tra 49 e 63 mm.

Completa di motore con comando

a 3 contatti.

Con microinterruttore ausiliario.

Alimentazione: 230 V (AC) o 24 V (AC).

Assorbimento: 4 VA.

Portata contatti micro ausiliario: 0,8 A (230 V).

Campo temperatura ambiente: 0–55 °C.

Grado di protezione:

IP 44 (asta di comando in verticale).

IP 40 (asta di comando in orizzontale).

Tempo di manovra: 40 s (rotazione 90°).

Lunghezza cavo di alimentazione: 100 cm.

PATENT.

Codice

644242

644252

644262

644244

644254

644264

Tensione

V

1/2”

230

3/4”

230

1”

230

Kv (m

3

/h)

11,1

11,1

11,1

11,1

11,1

11,1

6443.. 3BY

Conf. Imballo

1

10

1

10

1

10

1

10

1

10

1

10

depl. 01131

Codice

644442

644452

644462

644444

644454

644464

Tensione Kv (m

3

/h) Kv (m

3

/h)

V

diritta

by-pass

Conf. Imballo

1

5

1

5

1

5

1

5

1

5

1

5

depl. 01131

1/2”

3/4”

1”

24

24

24

1/2”

230

3/4”

230

1”

230

1/2”

24

3/4”

24

1”

24

10,3

1,2

10,3

1,2

10,3

1,2

10,3

1,2

10,3

1,2

10,3

1,2

6440

Valvola di zona a sfera a tre vie versione

by-pass, motorizzata.

Pmax di esercizio: 10 bar.

Δp max: 10 bar.

Campo di temperatura: -5–110 °C.

Completa di motore con comando

a 3 contatti.

Con microinterruttore ausiliario.

Alimentazione: 230 V (AC) o 24 V (AC).

Assorbimento: 4 VA.

Motore di ricambio con comando

a 3 contatti per valvole di zona a sfera

motorizzate serie 6442, 6443..3BY e

6444.

Alimentazione: 230 V (AC) o 24 V (AC).

Conf. Imballo

1

10

1

10

Portata contatti micro ausiliario: 0,8 A (230 V).

Campo temperatura ambiente: 0–55 °C.

Grado di protezione:

IP 44 (asta di comando in verticale).

IP 40 (asta di comando in orizzontale).

Tempo di manovra: 40 s (rotazione 90°).

Lunghezza cavo di alimentazione: 100 cm.

PATENT.

Codice

644002

644004

Tensione

V

230

24

Schema elettrico per valvole serie 6442 - 6443..3BY - 6444

con comando a 3 contatti

TA

Codice

644342

644352

644362

644344

644354

644364

3BY 1/2”

3BY 3/4”

3BY 1”

3BY 1/2”

3BY 3/4”

3BY 1”

Tensione

V

230

230

230

24

24

24

Kv (m

3

/h)

diritta

10,3

10,3

10,3

10,3

10,3

10,3

Kv (m

3

/h)

by-pass

1,8

1,8

1,8

1,8

1,8

1,8

Conf. Imballo

1

5

1

5

1

5

1

5

1

5

1

5

86

04.2021

O

p

e

n

C

l

o

s

e
