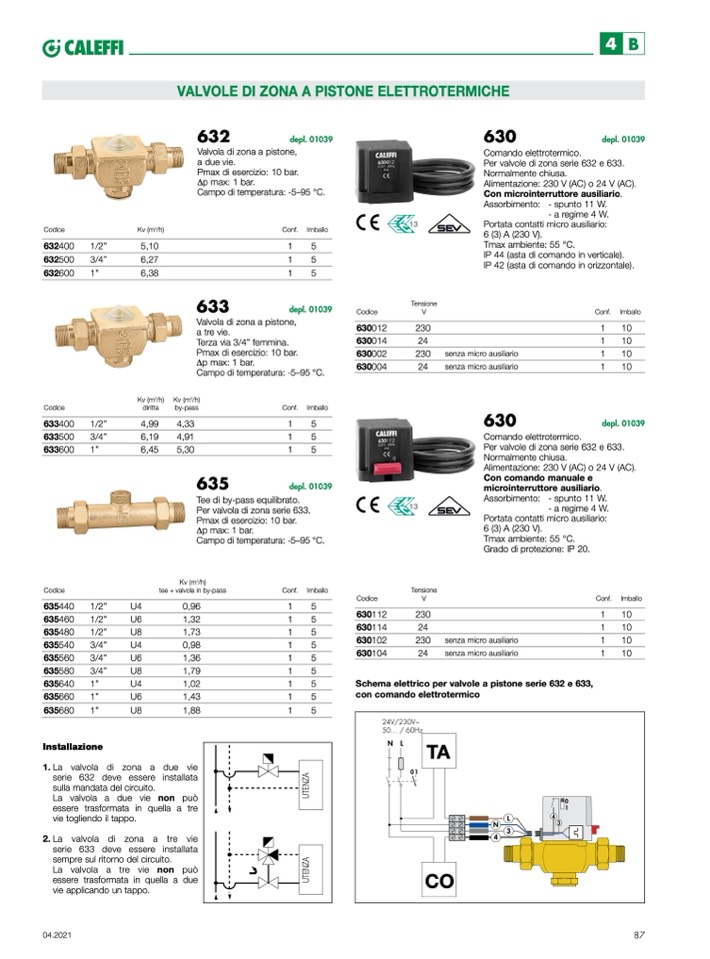

VALVOLE DI ZONA A PISTONE ELETTROTERMICHE

Codice

632400

1/2”

632500

3/4”

632600

1”

Codice

633400

1/2”

633500

3/4”

633600

1”

Codice

635440

1/2”

635460

1/2”

635480

1/2”

635540

3/4”

635560

3/4”

635580

3/4”

635640

1”

635660

1”

635680

1”

Kv (m

3

/h)

632

depl. 01039

Valvola di zona a pistone,

a due vie.

Pmax di esercizio: 10 bar.

Δp max: 1 bar.

Campo di temperatura: -5–95 °C.

Conf. Imballo

630

depl. 01039

Comando elettrotermico.

Per valvole di zona serie 632 e 633.

Normalmente chiusa.

Alimentazione: 230 V (AC) o 24 V (AC).

Con microinterruttore ausiliario.

Assorbimento: - spunto 11 W.

- a regime 4 W.

Portata contatti micro ausiliario:

6 (3) A (230 V).

Tmax ambiente: 55 °C.

IP 44 (asta di comando in verticale).

IP 42 (asta di comando in orizzontale).

Tensione

V

Conf. Imballo

230

1

10

5,10

1

5

6,27

1

5

6,38

1

5

633

depl. 01039

Valvola di zona a pistone,

a tre vie.

Terza via 3/4” femmina.

Pmax di esercizio: 10 bar.

Δp max: 1 bar.

Campo di temperatura: -5–95 °C.

Codice

630012

630014

24

630002

230

630004

24

senza micro ausiliario

senza micro ausiliario

630

1

10

1

10

1

10

depl. 01039

Kv (m

3

/h)

diritta

4,99

6,19

6,45

Kv (m

3

/h)

by-pass

4,33

4,91

5,30

Conf.

Imballo

1

1

1

5

depl. 01039

5

5

Comando elettrotermico.

Per valvole di zona serie 632 e 633.

Normalmente chiusa.

Alimentazione: 230 V (AC) o 24 V (AC).

Con comando manuale e

microinterruttore ausiliario.

Assorbimento: - spunto 11 W.

- a regime 4 W.

Portata contatti micro ausiliario:

635

Tee di by-pass equilibrato.

Per valvola di zona serie 633.

Pmax di esercizio: 10 bar.

Δp max: 1 bar.

Campo di temperatura: -5–95 °C.

6 (3) A (230 V).

Tmax ambiente: 55 °C.

Grado di protezione: IP 20.

U4

U6

U8

U4

U6

U8

U4

U6

U8

Kv (m

3

/h)

tee + valvola in by-pass

0,96

1,32

1,73

0,98

1,36

1,79

1,02

1,43

1,88

Conf.

1

1

1

1

1

1

1

1

1

Imballo

5

5

5

5

5

5

5

5

5

Tensione

Codice

V

Conf. Imballo

630112

630114

630102

630104

230

1

10

10

10

10

24

230

24

senza micro ausiliario

senza micro ausiliario

1

1

1

Schema elettrico per valvole a pistone serie 632 e 633,

con comando elettrotermico

24V/230V~

50... / 60Hz

N

L

01

TA

N

L

4

3

0

1

4

3

CO

Installazione

1.La valvola di zona a due vie

serie 632 deve essere installata

sulla mandata del circuito.

La valvola a due vie non può

essere trasformata in quella a tre

vie togliendo il tappo.

2.La valvola di zona a tre vie

serie 633 deve essere installata

sempre sul ritorno del circuito.

La valvola a tre vie non può

essere trasformata in quella a due

vie applicando un tappo.
