4
B

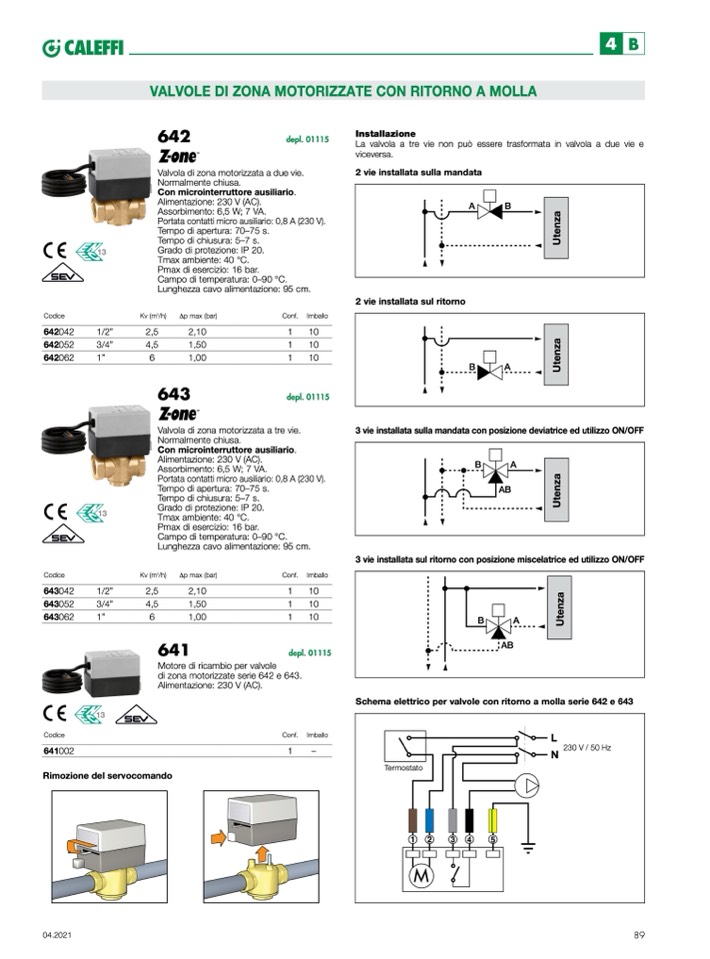

VALVOLE DI ZONA MOTORIZZATE CON RITORNO A MOLLA
642
depl. 01115
Valvola di zona motorizzata a due vie.
Normalmente chiusa.
Con microinterruttore ausiliario.
Alimentazione: 230 V (AC).
Assorbimento: 6,5 W; 7 VA.
Portata contatti micro ausiliario: 0,8 A (230 V).
Tempo di apertura: 70–75 s.
Tempo di chiusura: 5–7 s.
Grado di protezione: IP 20.
Tmax ambiente: 40 °C.
Pmax di esercizio: 16 bar.
Campo di temperatura: 0–90 °C.
Lunghezza cavo alimentazione: 95 cm.
Installazione
La valvola a tre vie non può essere trasformata in valvola a due vie e
viceversa.
2 vie installata sulla mandata
A
B
2 vie installata sul ritorno
B
A
Codice
642042
642052
642062
Kv (m
3
/h)
Δp max (bar)
1/2”
2,5
2,10
3/4”
4,5
1,50
Conf. Imballo
1
10
1
10
1
”
6
1,0
0
1
10
643
depl. 01115
Valvola di zona motorizzata a tre vie.
Normalmente chiusa.
Con microinterruttore ausiliario.
Alimentazione: 230 V (AC).
Assorbimento: 6,5 W; 7 VA.
Portata contatti micro ausiliario: 0,8 A (230 V).
Tempo di apertura: 70–75 s.
Tempo di chiusura: 5–7 s.
Grado di protezione: IP 20.
Tmax ambiente: 40 °C.
Pmax di esercizio: 16 bar.
Campo di temperatura: 0–90 °C.
Lunghezza cavo alimentazione: 95 cm.
3 vie installata sulla mandata con posizione deviatrice ed utilizzo ON/OFF
B
A
AB
3 vie installata sul ritorno con posizione miscelatrice ed utilizzo ON/OFF
B
A
AB
Codice
643042
643052
643062
Codice
641002
Kv (m
3
/h)
Δp max (bar)
1/2”
2,5
2,10
3/4”
4,5
1,50
Conf. Imballo
1
10
1
10
1
”
6
1,0
0
1
10
641
depl. 01115
Motore di ricambio per valvole
di zona motorizzate serie 642 e 643.
Alimentazione: 230 V (AC).
Conf. Imballo
1
–
Schema elettrico per valvole con ritorno a molla serie 642 e 643
Termostato
L
N
230 V / 50 Hz
1
2
3
4
5
M
Rimozione del servocomando
04.2021
89
U
t
e
n
z
a
U
t
e
n
z
a
U
t
e
n
z
a
U
t
e
n
z
a
