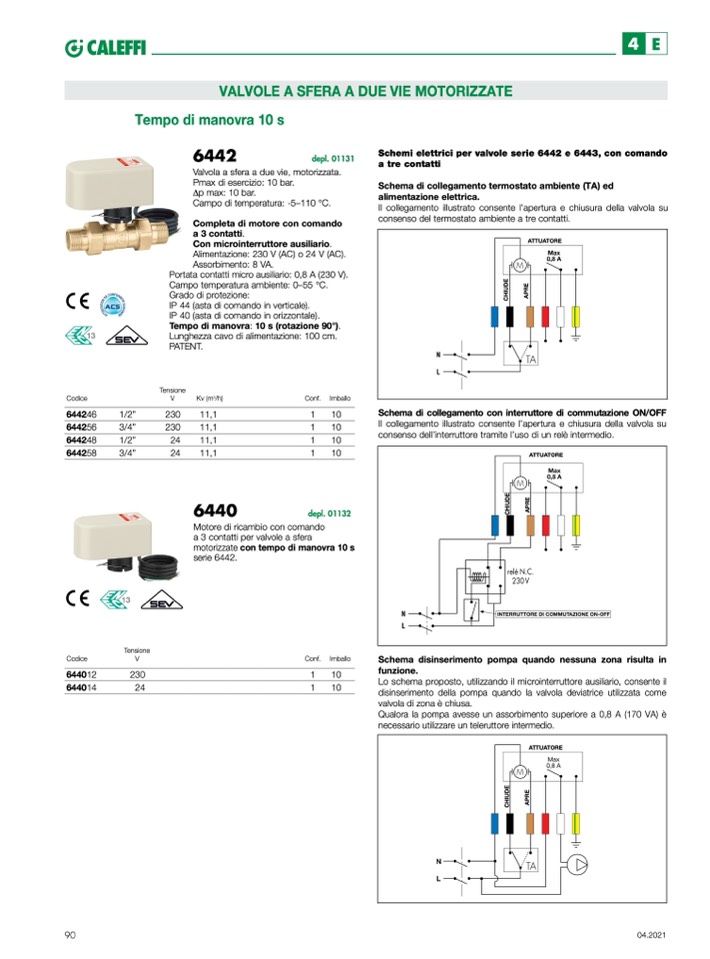

4

E

VALVOLE A SFERA A DUE VIE MOTORIZZATE

Tempo di manovra 10 s

6442

depl. 01131

Valvola a sfera a due vie, motorizzata.

Pmax di esercizio: 10 bar.

Δp max: 10 bar.

Campo di temperatura: -5–110 °C.

Completa di motore con comando

a 3 contatti.

Con microinterruttore ausiliario.

Alimentazione: 230 V (AC) o 24 V (AC).

Assorbimento: 8 VA.

Portata contatti micro ausiliario: 0,8 A (230 V).

Campo temperatura ambiente: 0–55 °C.

Grado di protezione:

IP 44 (asta di comando in verticale).

IP 40 (asta di comando in orizzontale).

Tempo di manovra: 10 s (rotazione 90°).

Lunghezza cavo di alimentazione: 100 cm.

PATENT.

Schemi elettrici per valvole serie 6442 e 6443, con comando

a tre contatti

Schema di collegamento termostato ambiente (TA) ed

alimentazione elettrica.

Il collegamento illustrato consente l’apertura e chiusura della valvola su

consenso del termostato ambiente a tre contatti.

ATTUATORE

Codice

644246

644256

644248

644258

Tensione

V

Kv (m

3

/h)

1/2”

230

11,1

3/4”

230

11,1

1/2”

24

11,1

3/4”

24

11,1

Conf. Imballo

1

10

1

10

1

10

1

10

depl. 01132

Schema di collegamento con interruttore di commutazione ON/OFF

Il collegamento illustrato consente l’apertura e chiusura della valvola su

consenso dell’interruttore tramite l’uso di un relè intermedio.

ATTUATORE

6440

Tensione

Codice

V

Motore di ricambio con comando

a 3 contatti per valvole a sfera

motorizzate con tempo di manovra 10 s

serie 6442.

Conf. Imballo

Schema disinserimento pompa quando nessuna zona risulta in

funzione.

Lo schema proposto, utilizzando il microinterruttore ausiliario, consente il

disinserimento della pompa quando la valvola deviatrice utilizzata come

valvola di zona è chiusa.

Qualora la pompa avesse un assorbimento superiore a 0,8 A (170 VA) è

necessario utilizzare un teleruttore intermedio.

644012

644014

230

1

10

24

1

10

ATTUATORE

90
