4
E

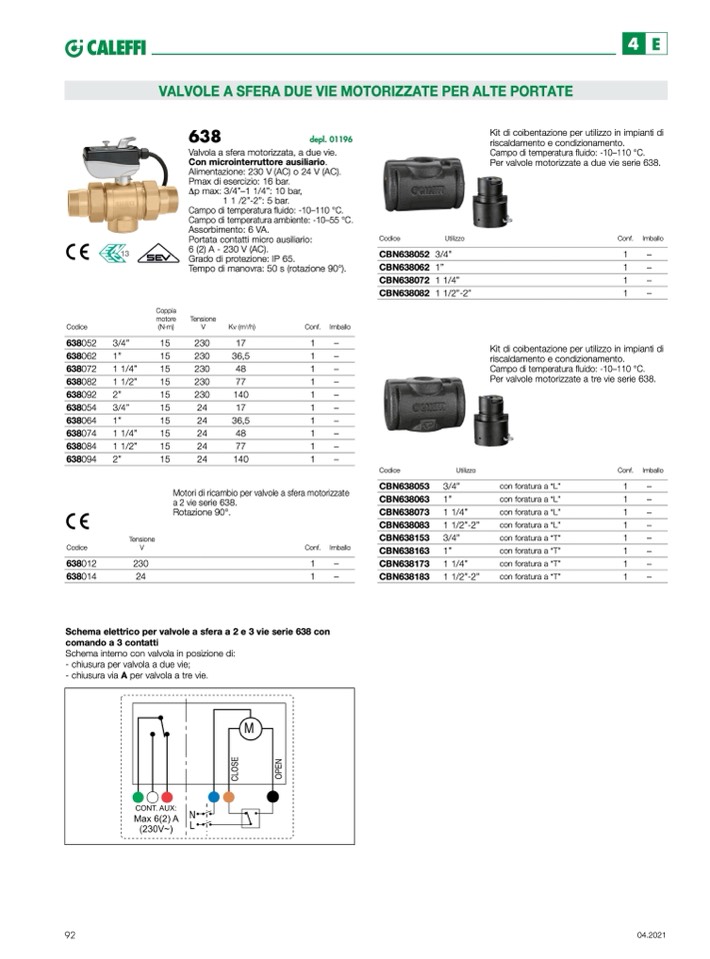

VALVOLE A SFERA DUE VIE MOTORIZZATE PER ALTE PORTATE
638
depl. 01196
Valvola a sfera motorizzata, a due vie.
Con microinterruttore ausiliario.
Alimentazione: 230 V (AC) o 24 V (AC).
Pmax di esercizio: 16 bar.
Δp max: 3/4”–1 1/4”: 10 bar,
1 1 /2”-2”: 5 bar.
Campo di temperatura fluido: -10–110 °C.
Campo di temperatura ambiente: -10–55 °C.
Assorbimento: 6 VA.
Portata contatti micro ausiliario:
6 (2) A - 230 V (AC).
Grado di protezione: IP 65.
Tempo di manovra: 50 s (rotazione 90°).
Codice
CBN638052
CBN638062
CBN638072
CBN638082
Utilizzo
3/4”
1”
Kit di coibentazione per utilizzo in impianti di
riscaldamento e condizionamento.
Campo di temperatura fluido: -10–110 °C.
Per valvole motorizzate a due vie serie 638.
Conf. Imballo
1
–
1
–
1
–
1
–
Kit di coibentazione per utilizzo in impianti di
riscaldamento e condizionamento.
Campo di temperatura fluido: -10–110 °C.
Per valvole motorizzate a tre vie serie 638.
1
1
1/4”
1/2”-2”
Codice
638052
638062
638072
638082
638092
638054
638064
638074
638084
638094
Codice
638012
638014
Coppia
motore
(N·m)
3/4”
15
1”
15
1 1/4”
15
1 1/2”
15
2”
15
3/4”
15
1”
15
1 1/4”
15
1 1/2”
15
Tensione
V
Kv (m
3
/h)
230
17
230
36,5
230
48
230
77
230
140
24
17
24
36,5
24
48
24
77
24
140
Conf. Imballo
1 –
1 –
1 –
1 –
1 –
1 –
1 –
1 –
1 –
1 –
2”
15
Tensione
V
Motori di ricambio per valvole a sfera motorizzate
a 2 vie serie 638.
Rotazione 90°.
Conf. Imballo
Codice
CBN638053
CBN638063
CBN638073
CBN638083
CBN638153
CBN638163
CBN638173
CBN638183
Utilizzo
3/4”
1”
1 1/4”
1 1/2”-2”
3/4”
1”
1 1/4”
1 1/2”-2”
con foratura a “L”
con foratura a “L”
con foratura a “L”
con foratura a “L”
con foratura a “T”
con foratura a “T”
con foratura a “T”
con foratura a “T”
Conf. Imballo
1 –
1 –
1 –
1 –
1 –
1 –
1 –
1 –
230
1
–
24
1
–
Schema elettrico per valvole a sfera a 2 e 3 vie serie 638 con
comando a 3 contatti
Schema interno con valvola in posizione di:
- chiusura per valvola a due vie;
- chiusura via A per valvola a tre vie.
92
04.2021
