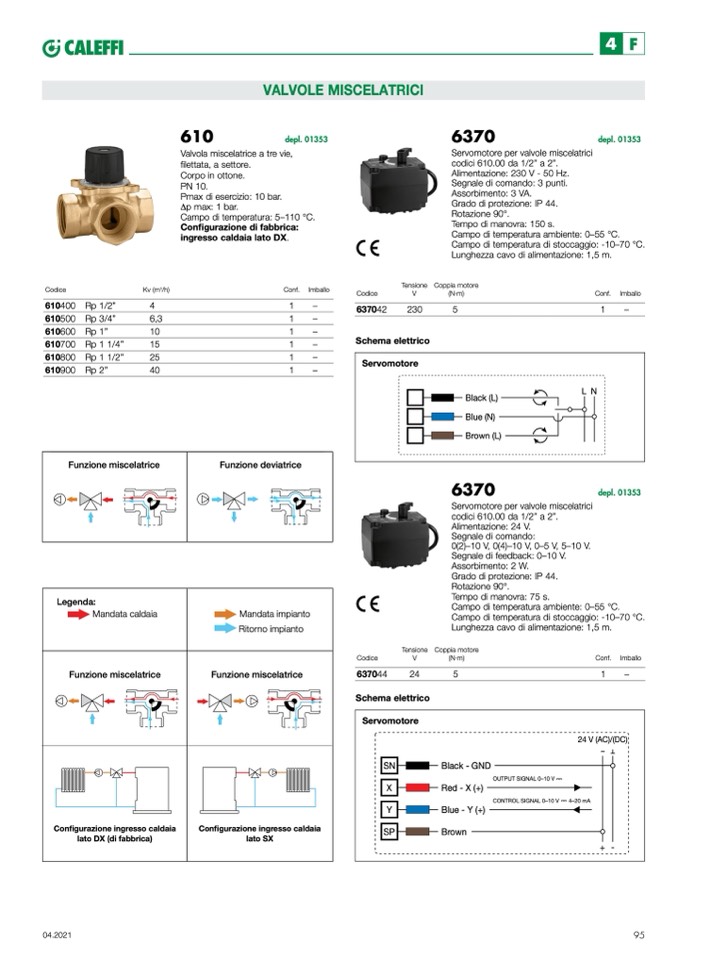

Valvola miscelatrice a tre vie,
filettata, a settore.
Corpo in ottone.
PN 10.
Pmax di esercizio: 10 bar.
Δp max: 1 bar.
Campo di temperatura: 5–110 °C.
Configurazione di fabbrica:
ingresso caldaia lato DX.
6370
depl. 01353
Servomotore per valvole miscelatrici
codici 610.00 da 1/2” a 2”.
Alimentazione: 230 V - 50 Hz.
Segnale di comando: 3 punti.
Assorbimento: 3 VA.
Grado di protezione: IP 44.
Rotazione 90°.
Tempo di manovra: 150 s.
Campo di temperatura ambiente: 0–55 °C.
Campo di temperatura di stoccaggio: -10–70 °C.
Lunghezza cavo di alimentazione: 1,5 m.
Coppia motore
(N·m)
Conf. Imballo
5
1
–
VALVOLE MISCELATRICI
Codice
Kv (m
3
/h)
Conf. Imballo
1 –
1 –
1 –
1 –
1 –
1 –
Codice
637042
Tensione
V
230
610400 Rp 1/2”
610500 Rp 3/4”
610600 Rp 1”
610700 Rp 1 1/4”
610800 Rp 1 1/2”
610900 Rp 2”
ione MIX - caldaia lato DX
4
6,3
10
15
25
40
Schema elettrico
Servomotore
Black (L)
Blue (N)
Brown (L)
LN
Funzione miscelatrice
Funzione deviatrice
Funzione MIX - caldaia lato SX
Funzione M
Codice
637044
6370
depl. 01353
Servomotore per valvole miscelatrici
codici 610.00 da 1/2” a 2”.
Alimentazione: 24 V.
Segnale di comando:
0(2)–10 V, 0(4)–10 V, 0–5 V, 5–10 V.
Segnale di feedback: 0–10 V.
04.2021
95
IX - caldaia lato DX
Schema elettrico
Tensione
V
24
Grado di protezione: IP 44.
Rotazione 90°.
Tempo di manovra: 75 s.
Campo di temperatura ambiente: 0–55 °C.
Campo di temperatura di stoccaggio: -10–70 °C.
Lunghezza cavo di alimentazione: 1,5 m.
Coppia motore
(N·m)
Conf. Imballo
5
1
–
Assorbimento: 2 W.
Legenda:
Mandata caldaia
Mandata impianto
Ritorno impianto
Funzione miscelatrice
Funzione miscelatrice
Configurazione ingresso caldaia
lato DX (di fabbrica)
Configurazione ingresso caldaia
lato SX
Servomotore
SN
X
Y
SP
Black - GND
OUTPUT SIGNAL 0–10 V
24 V (AC)/(DC)
̃
+-
Red - X (+)
CONTROL SIGNAL 0–10 V
4–20 mA
Blue - Y (+)
Brown
Posizione DEV - caldaia lato SX
Posizione DEV - caldaia lato DX
