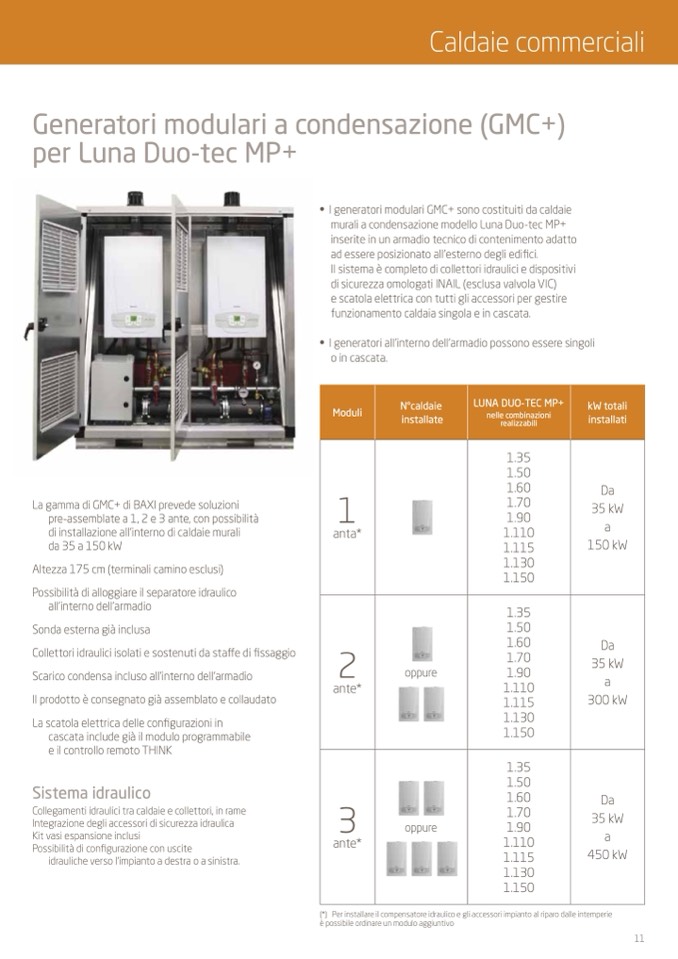

Caldaie commerciali
Generatori modulari a condensazione (GMC+)
per Luna Duo-tec MP+
• I generatori modulari GMC+ sono costituiti da caldaie
murali a condensazione modello Luna Duo-tec MP+
inserite in un armadio tecnico di contenimento adatto
ad essere posizionato all’esterno degli edifici.
Il sistema è completo di collettori idraulici e dispositivi
di sicurezza omologati INAIL (esclusa valvola VIC)
e scatola elettrica con tutti gli accessori per gestire
funzionamento caldaia singola e in cascata.
• I generatori all’interno dell’armadio possono essere singoli
o in cascata.
Moduli
N°caldaie
installate
LUNA DUO-TEC MP+
nelle combinazioni
realizzabili
kW totali
installati
1
anta*
1.35
1.50
1.60
1.70
1.90
1.110
1.115
1.130
1.150
Da
35 kW
a
150 kW
2
ante*
oppure
1.35
1.50
1.60
1.70
1.90
1.110
1.115
1.130
1.150
Da
35 kW
a
300 kW
3
ante*
oppure
1.35
1.50
1.60
1.70
1.90
1.110
1.115
1.130
1.150
Da
35 kW
a
450 kW
La gamma di GMC+ di BAXI prevede soluzioni
pre-assemblate a 1, 2 e 3 ante, con possibilit
à
di installazione all’interno di caldaie murali
da 35 a 150 kW
Altezza 175 cm (terminali camino esclusi)
Possibilità di alloggiare il separatore idraulico
all’interno dell’armadio
Sonda esterna già inclusa
Collettori idraulici isolati e sostenuti da staffe di fissaggio
Scarico condensa incluso all’interno dell’armadio
Il prodotto è consegnato già assemblato e collaudato
La scatola elettrica delle configurazioni in
cascata include già il modulo programmabile
e il controllo remoto THINK
Sistema idraulico
Collegamenti idraulici tra caldaie e collettori, in rame
Integrazione degli accessori di sicurezza idraulica
Kit vasi espansione inclusi
Possibilità di configurazione con uscite
idrauliche verso l’impianto a destra o a sinistra.
(*)
è possibile ordinare un modulo aggiuntivo
Per installare il compensatore idraulico e gli accessori impianto al riparo dalle intemperie
