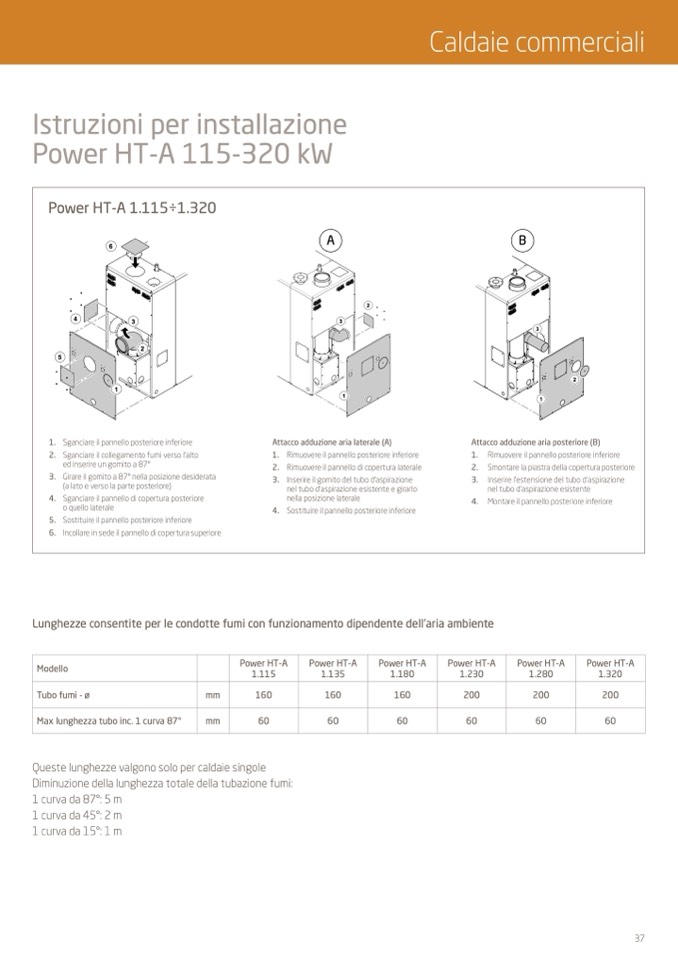

Caldaie commerciali

Istruzioni per installazione

Power HT-A 115-320 kW

Power HT-A 1.115÷1.320

4

5

6

3

2

1

1. Sganciare il pannello posteriore inferiore

2. Sganciare il collegamento fumi verso l'alto

ed inserire un gomito a 87°

3. Girare il gomito a 87° nella posizione desiderata

(a lato e verso la parte posteriore)

4. Sganciare il pannello di copertura posteriore

o quello laterale

5. Sostituire il pannello posteriore inferiore

6. Incollare in sede il pannello di copertura superiore

Attacco adduzione aria laterale (A)

Attacco adduzione aria posteriore (B)

1. Rimuovere il pannello posteriore inferiore

2. Smontare la piastra della copertura posteriore

3. Inserire l'estensione del tubo d'aspirazione

nel tubo d'aspirazione esistente

4. Montare il pannello posteriore inferiore

Lunghezze consentite per le condotte fumi con funzionamento dipendente dell’aria ambiente

A

B

3

2

3

1

1

2

1. Rimuovere il pannello posteriore inferiore

2. Rimuovere il pannello di copertura laterale

3. Inserire il gomito del tubo d'aspirazione

nel tubo d'aspirazione esistente e girarlo

nella posizione laterale

4. Sostituire il pannello posteriore inferiore

3

1

3

2

2

1

Modello

Power HT-A

1.115

Power HT-A

1.135

160

60

Power HT-A

1.180

160

60

Power HT-A

1.230

200

60

Power HT-A

1.280

200

60

Power HT-A

1.320

200

60

Tubo fumi - ø

mm

160

Max lunghezza tubo inc. 1 curva 87°

mm

60

Queste lunghezze valgono solo per caldaie singole

Diminuzione della lunghezza totale della tubazione fumi:

1 curva da 87°: 5 m

1 curva da 45°: 2 m

1 curva da 15°: 1 m
