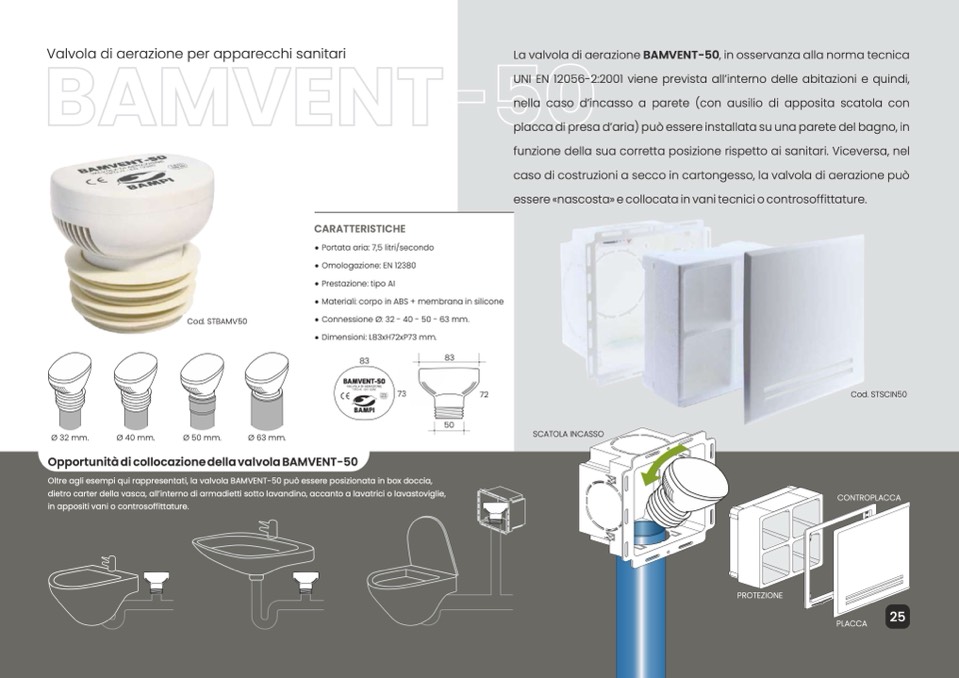

BAMVENT-50

placca di presa d’aria) può essere installata su una parete del bagno, in

Valvola di aerazione per apparecchi sanitari

La valvola di aerazione BAMVENT-50, in osservanza alla norma tecnica

Cod. STBAMV50

CARATTERISTICHE

• Portata aria: 7,5 litri/secondo

• Omologazione: EN 12380

• Prestazione: tipo AI

• Materiali: corpo in ABS + membrana in silicone

• Connessione Ø: 32 - 40 - 50 - 63 mm.

• Dimensioni: L83xH72xP73 mm.

83

73

83

50

72

Cod. STSCIN50

CONTROPLACCA

UNI EN 12056-2:2001 viene prevista all’interno delle abitazioni e quindi,

nella caso d’incasso a parete (con ausilio di apposita scatola con

funzione della sua corretta posizione rispetto ai sanitari. Viceversa, nel

caso di costruzioni a secco in cartongesso, la valvola di aerazione può

essere «nascosta» e collocata in vani tecnici o controsoffittature.

Ø 32 mm.

Ø 40 mm.

Ø 50 mm.

Ø 63 mm.

SCATOLA INCASSO

Opportunità di collocazione della valvola BAMVENT-50

Oltre agli esempi qui rappresentati, la valvola BAMVENT-50 può essere posizionata in box doccia,

dietro carter della vasca, all’interno di armadietti sotto lavandino, accanto a lavatrici o lavastoviglie,

in appositi vani o controsoffittature.

PROTEZIONE

PLACCA

25
