A controsoffitto

Unità RER (orizzontali)

Spazi di installazione RER e REV

operativi di funzionamento”.

Tutti i modelli RER sono progettati e costruiti per installazione da interno.

Non installare l’unità all’esterno e assicurarsi che la stessa non sia esposta ad agenti atmosferici

quali: pioggia, grandine, umidità e gelo.

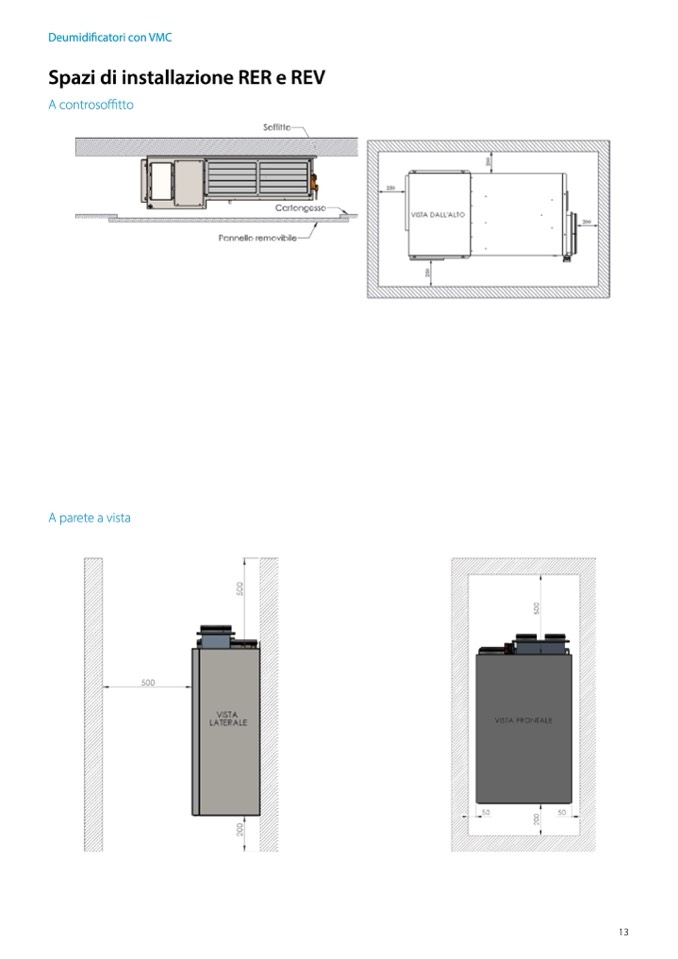

Per installazioni a controsoffitto predisporre sempre un pannello removibile come immagine a seguire

Il pannello rimovibile dovrà avere dimensioni tali da consentire l’accesso su tutti i lati dell’unità, in particolare dovrà essere più ampio

sul lato del quadro elettrico e sul lato della mandata aria per l’eventuale montaggio di accessori opzionali.

Per le dimensioni del pannello è buona norma considerare anche gli eventuali accessori fissati all’unità come plenum di mandata,

plenum di ripresa, serrande esterne; e considerare la successiva taratura (fare riferimento ai prossimi paragrafi).

In figura è rappresentata l’unità RER 100, le distanze indicate sono le minime utili.

Unità REV 020 – REV 035 (verticali)

44 - 64

Tutti i modelli REV sono progettati e costruiti per installazione da interno o per installazione

esterno con relativi pannelli di isolamento e protezione. Non installare l’unità all’esterno espos

ad agenti atmosferici quali: pioggia, grandine, umidità e gelo.

A parete a vista

INSTALLAZIONE A VISTA

r installazioni a parete a vista rispettare sempre gli spazi di rispetto indicati nelle immagini a seguire.

Mandata aria ambiente

13

COLLEGAMENTI LATO SUPERIORE
