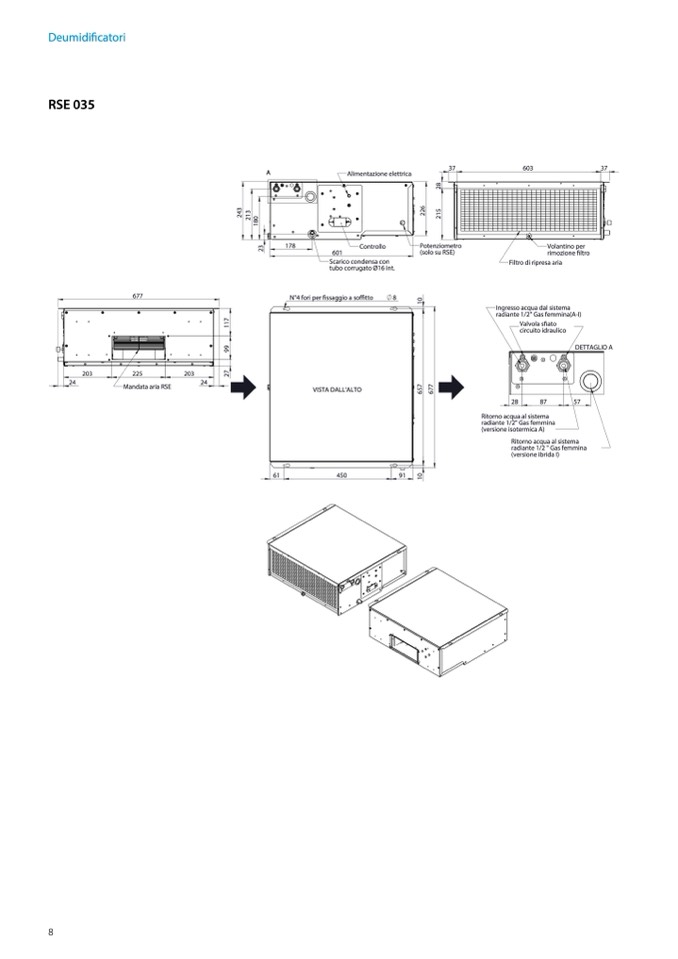

Deumidificatori

RSE 035

8

24

203

203

24

677

225

Mandata aria RSE

N°4 fori per fissaggio a soffitto

VISTA DALL'ALTO

450

8

A

Alimentazione elettrica

37

Potenziometro

(solo su RSE)

603

37

Volantino per

rimozione filtro

Filtro di ripresa aria

Ingresso acqua dal sistema

radiante 1/2" Gas femmina(A-I)

Valvola sfiato

circuito idraulico

DETTAGLIO A

28

87

57

Ritorno acqua al sistema

radiante 1/2" Gas femmina

(versione isotermica A)

Ritorno acqua al sistema

radiante 1/2 " Gas femmina

(versione ibrida I)

1

0

6

5

7

6

7

7

1

0

2

2

6

2

1

5

2

8

2

7

9

9

1

1

7

2

3

1

8

0

2

4

3

2

1

3

61

91

178

601

Controllo

Scarico condensa con

tubo corrugato Ø16 int.
