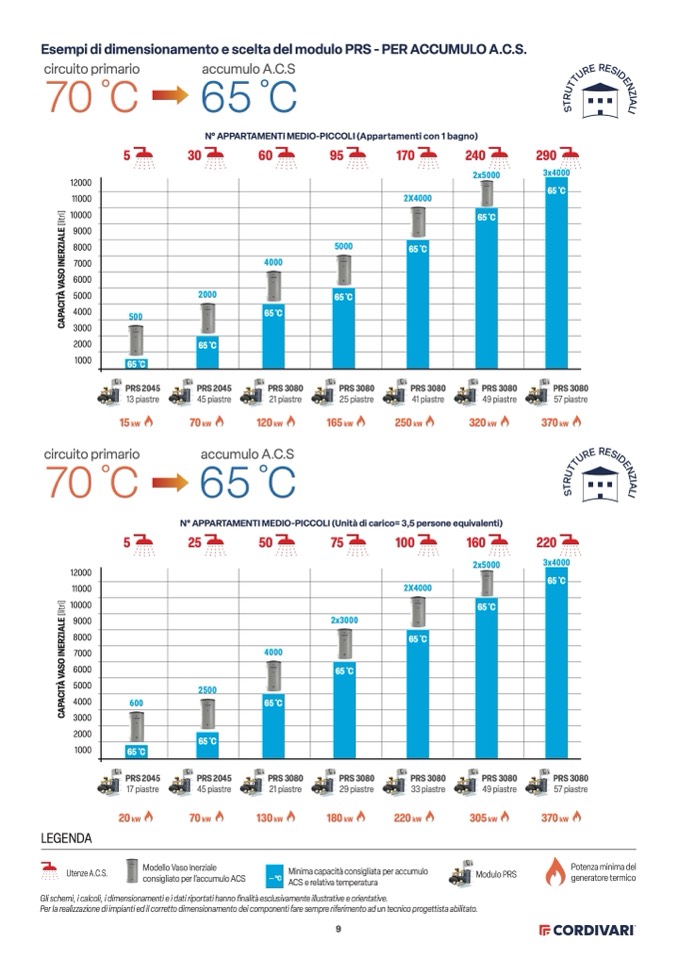

Esempi di dimensionamento e scelta del modulo PRS - PER ACCUMULO A.C.S.
circuito primario
accumulo A.C.S
70
°
C 65
°
C
N° APPARTAMENTI MEDIO-PICCOLI (Appartamenti con 1 bagno)
R
12000
11000
10000
9000
8000
7000
6000
5000
4000
3000
2000
1000
circuito primario
70
°
C
2x5000
3x4000
12000
11000
10000
9000
8000
7000
6000
5000
4000
3000
2000
1000
LEGENDA
Utenze A.C.S.
2x5000
3x4000
5
30
60
95
170
240
290
PRS 2045
13 piastre
15
kW
PRS 2045
45 piastre
70
kW
PRS 3080
21 piastre
120
kW
PRS 3080
25 piastre
165
kW
PRS 3080
41 piastre
250
kW
PRS 3080
49 piastre
320
kW
PRS 3080
57 piastre
370
kW
PRS 2045
17 piastre
20
kW
130
kW
-- °C
PRS 2045
45 piastre
70
kW
Modello Vaso Inerziale
consigliato per l’accumulo ACS
PRS 3080
21 piastre
PRS 3080
29 piastre
180
kW
PRS 3080
33 piastre
220
kW
PRS 3080
49 piastre
305
kW
Modulo PRS
PRS 3080
57 piastre
370
kW
accumulo A.C.S
65
°
C
R
N° APPARTAMENTI MEDIO-PICCOLI (Unità di carico= 3,5 persone equivalenti)
5
25
50
75
100
160
220
Gli schemi, i calcoli, i dimensionamenti e i dati riportati hanno finalità esclusivamente illustrative e orientative.
Per la realizzazione di impianti ed il corretto dimensionamento dei componenti fare sempre riferimento ad un tecnico progettista abilitato.
Minima capacità consigliata per accumulo
ACS e relativa temperatura
Potenza minima del
generatore termico
