06.02.02
p
1.1 MPa/
11 bar

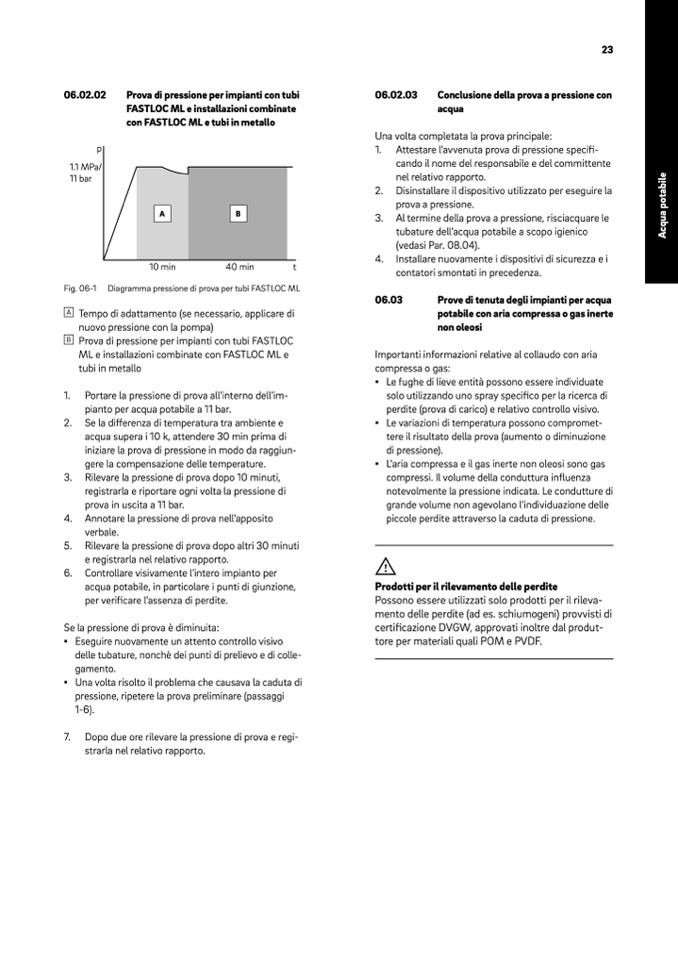

Fig. 06-1
Prova di pressione per impianti con tubi
FASTLOC ML e installazioni combinate
con FASTLOC ML e tubi in metallo
06.02.03
Conclusione della prova a pressione con
acqua
Una volta completata la prova principale:
1. Attestare l’avvenuta prova di pressione specifi-
cando il nome del responsabile e del committente
nel relativo rapporto.
2. Disinstallare il dispositivo utilizzato per eseguire la
prova a pressione.
3. Al termine della prova a pressione, risciacquare le
tubature dell’acqua potabile a scopo igienico
(vedasi Par. 08.04).
4. Installare nuovamente i dispositivi di sicurezza e i
contatori smontati in precedenza.
06.03
Prove di tenuta degli impianti per acqua
potabile con aria compressa o gas inerte
non oleosi
Importanti informazioni relative al collaudo con aria
compressa o gas:
▪ Le fughe di lieve entità possono essere individuate
solo utilizzando uno spray specifico per la ricerca di
perdite (prova di carico) e relativo controllo visivo.
▪ Le variazioni di temperatura possono compromet-
tere il risultato della prova (aumento o diminuzione
di pressione).
▪ L’aria compressa e il gas inerte non oleosi sono gas
compressi. Il volume della conduttura influenza
notevolmente la pressione indicata. Le condutture di
grande volume non agevolano l’individuazione delle
piccole perdite attraverso la caduta di pressione.
Prodotti per il rilevamento delle perdite
Possono essere utilizzati solo prodotti per il rileva-
mento delle perdite (ad es. schiumogeni) provvisti di
certificazione DVGW, approvati inoltre dal produt-
tore per materiali quali POM e PVDF.
A
10 min
Diagramma pressione di prova per tubi FASTLOC ML
A
Tempo di adattamento (se necessario, applicare di
nuovo pressione con la pompa)
B
Prova di pressione per impianti con tubi FASTLOC
ML e installazioni combinate con FASTLOC ML e
tubi in metallo
1. Portare la pressione di prova all’interno dell’im-
pianto per acqua potabile a 11 bar.
2. Se la differenza di temperatura tra ambiente e
acqua supera i 10 k, attendere 30 min prima di
iniziare la prova di pressione in modo da raggiun-
gere la compensazione delle temperature.
3. Rilevare la pressione di prova dopo 10 minuti,
registrarla e riportare ogni volta la pressione di
prova in uscita a 11 bar.
4. Annotare la pressione di prova nell’apposito
verbale.
5. Rilevare la pressione di prova dopo altri 30 minuti
e registrarla nel relativo rapporto.
6. Controllare visivamente l’intero impianto per
acqua potabile, in particolare i punti di giunzione,
per verificare l’assenza di perdite.
Se la pressione di prova è diminuita:
B
40 min
t
23
▪
▪
7.
Eseguire nuovamente un attento controllo visivo
delle tubature, nonchè dei punti di prelievo e di colle-
gamento.
Una volta risolto il problema che causava la caduta di
pressione, ripetere la prova preliminare (passaggi
1-6).
Dopo due ore rilevare la pressione di prova e regi-
strarla nel relativo rapporto.
