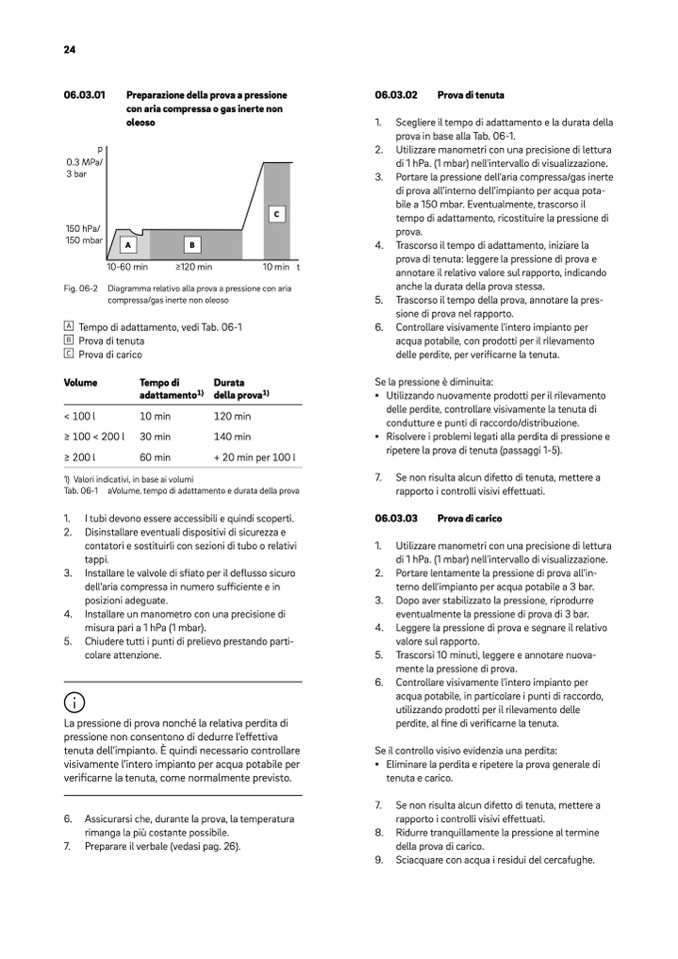

24
06.03.01
p
0.3 MPa/
3 bar
150 hPa/
150 mbar
Fig. 06-2
Preparazione della prova a pressione
con aria compressa o gas inerte non
oleoso
06.03.02
Prova di tenuta
1. Scegliere il tempo di adattamento e la durata della
prova in base alla Tab. 06-1.
2. Utilizzare manometri con una precisione di lettura
di 1 hPa. (1 mbar) nell’intervallo di visualizzazione.
3. Portare la pressione dell’aria compressa/gas inerte
di prova all’interno dell’impianto per acqua pota-
bile a 150 mbar. Eventualmente, trascorso il
tempo di adattamento, ricostituire la pressione di
prova.
4. Trascorso il tempo di adattamento, iniziare la
prova di tenuta: leggere la pressione di prova e
annotare il relativo valore sul rapporto, indicando
anche la durata della prova stessa.
5. Trascorso il tempo della prova, annotare la pres-
sione di prova nel rapporto.
6. Controllare visivamente l’intero impianto per
acqua potabile, con prodotti per il rilevamento
delle perdite, per verificarne la tenuta.
Se la pressione è diminuita:
Volume
< 100 l
≥ 100 < 200 l
≥ 200 l
Tempo di
adattamento1)
10 min
30 min
60 min
Durata
della prova1)
120 min
140 min
+ 20 min per 100 l
▪
▪
7.
Utilizzando nuovamente prodotti per il rilevamento
delle perdite, controllare visivamente la tenuta di
condutture e punti di raccordo/distribuzione.
Risolvere i problemi legati alla perdita di pressione e
ripetere la prova di tenuta (passaggi 1-5).
Se non risulta alcun difetto di tenuta, mettere a
rapporto i controlli visivi effettuati.
A
10-60 min
≥120 min
10 min
t
Diagramma relativo alla prova a pressione con aria
compressa/gas inerte non oleoso
A
Tempo di adattamento, vedi Tab. 06-1
B
Prova di tenuta
C
Prova di carico
C
B
1) Valori indicativi, in base ai volumi
Tab. 06-1 aVolume, tempo di adattamento e durata della prova
1. I tubi devono essere accessibili e quindi scoperti.
2. Disinstallare eventuali dispositivi di sicurezza e
contatori e sostituirli con sezioni di tubo o relativi
tappi.
3. Installare le valvole di sfiato per il deflusso sicuro
dell’aria compressa in numero sufficiente e in
posizioni adeguate.
4. Installare un manometro con una precisione di
misura pari a 1 hPa (1 mbar).
5. Chiudere tutti i punti di prelievo prestando parti-
colare attenzione.
La pressione di prova nonché la relativa perdita di
pressione non consentono di dedurre l’effettiva
tenuta dell’impianto. È quindi necessario controllare
visivamente l’intero impianto per acqua potabile per
verificarne la tenuta, come normalmente previsto.
6. Assicurarsi che, durante la prova, la temperatura
rimanga la più costante possibile.
7. Preparare il verbale (vedasi pag. 26).
06.03.03
Prova di carico
1. Utilizzare manometri con una precisione di lettura
di 1 hPa. (1 mbar) nell’intervallo di visualizzazione.
2. Portare lentamente la pressione di prova all’in-
terno dell’impianto per acqua potabile a 3 bar.
3. Dopo aver stabilizzato la pressione, riprodurre
eventualmente la pressione di prova di 3 bar.
4. Leggere la pressione di prova e segnare il relativo
valore sul rapporto.
5. Trascorsi 10 minuti, leggere e annotare nuova-
mente la pressione di prova.
6. Controllare visivamente l’intero impianto per
acqua potabile, in particolare i punti di raccordo,
utilizzando prodotti per il rilevamento delle
perdite, al fine di verificarne la tenuta.
Se il controllo visivo evidenzia una perdita:
▪ Eliminare la perdita e ripetere la prova generale di
tenuta e carico.
7. Se non risulta alcun difetto di tenuta, mettere a
rapporto i controlli visivi effettuati.
8. Ridurre tranquillamente la pressione al termine
della prova di carico.
9. Sciacquare con acqua i residui del cercafughe.
