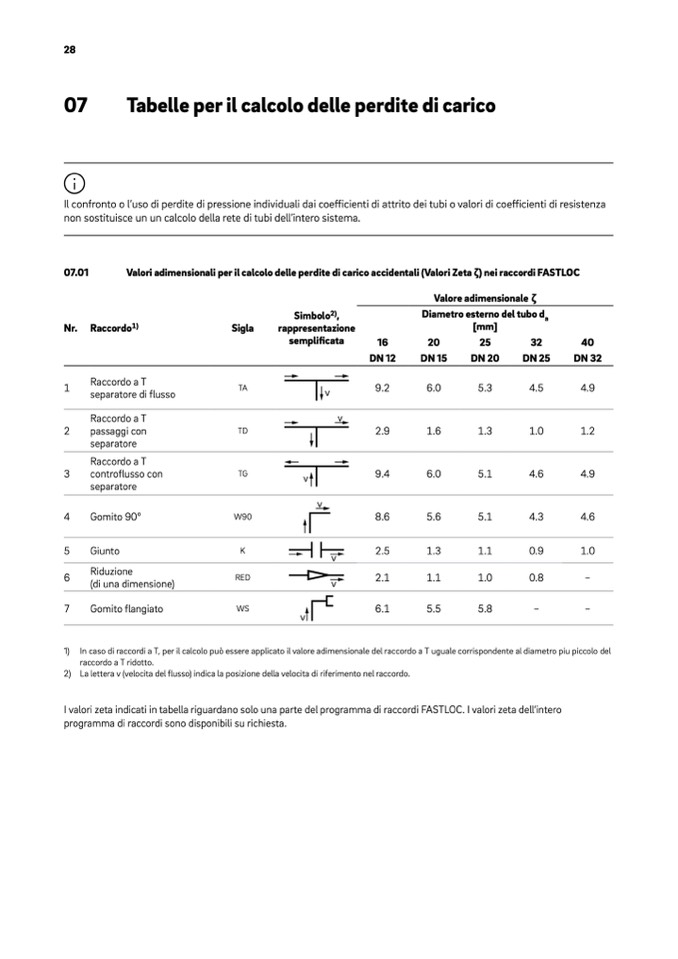

Tabelle per il calcolo delle perdite di carico

Il confronto o l’uso di perdite di pressione individuali dai coefficienti di attrito dei tubi o valori di coefficienti di resistenza

non sostituisce un un calcolo della rete di tubi dell’intero sistema.

07.01

Nr.

1

2

3

4

5

6

7

Valori adimensionali per il calcolo delle perdite di carico accidentali (Valori Zeta ζ) nei raccordi FASTLOC

Valore adimensionale ζ

Raccordo1)

Raccordo a T

separatore di flusso

Raccordo a T

passaggi con

separatore

Raccordo a T

controflusso con

separatore

Riduzione

RED

(di una dimensione)

Gomitoflangiato

WS

v

DN 12

9.2

2.9

9.4

8.6

2.5

2.1

6.1

DN 15

6.0

1.6

6.0

5.6

1.3

1.1

5.5

DN 20

5.3

1.3

5.1

5.1

1.1

1.0

5.8

DN 25

4.5

1.0

4.6

4.3

0.9

0.8

DN 32

4.9

1.2

4.9

4.6

1.0

–

Simbolo2),

Sigla

rappresentazione

semplificata

Diametro esterno del tubo d

a

[mm]

16

20

25

32

40

TA

v

TD

TG

v

W90

Giunto

K

v

v

Gomito 90°

v

v

–

–

1) In caso di raccordi a T, per il calcolo può essere applicato il valore adimensionale del raccordo a T uguale corrispondente al diametro piu piccolo del

raccordo a T ridotto.

2) La lettera v (velocita del flusso) indica la posizione della velocita di riferimento nel raccordo.

I valori zeta indicati in tabella riguardano solo una parte del programma di raccordi FASTLOC. I valori zeta dell‘intero

programma di raccordi sono disponibili su richiesta.
