36

10

10.01

1

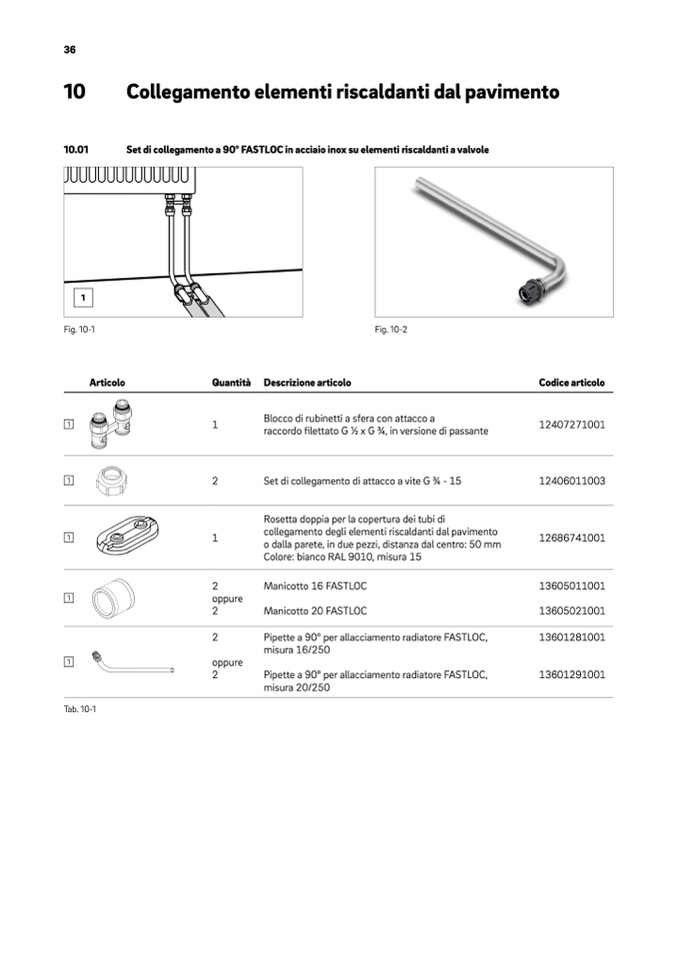

Fig. 10-1

Collegamento elementi riscaldanti dal pavimento

Set di collegamento a 90° FASTLOC in acciaio inox su elementi riscaldanti a valvole

1

1

1

1

1

Tab. 10-1

1

Blocco di rubinetti a sfera con attacco a

raccordo filettato G 1⁄2 x G 3⁄4, in versione di passante

2

Set di collegamento di attacco a vite G 3⁄4 - 15

Rosetta doppia per la copertura dei tubi di

1

collegamento degli elementi riscaldanti dal pavimento

o dalla parete, in due pezzi, distanza dal centro: 50 mm

Colore: bianco RAL 9010, misura 15

2

Manicotto 16 FASTLOC

oppure

2

Manicotto 20 FASTLOC

2

Pipette a 90° per allacciamento radiatore FASTLOC,

misura 16/250

oppure

2

Pipette a 90° per allacciamento radiatore FASTLOC,

misura 20/250

Articolo

Quantità

Descrizione articolo

Codice articolo

12407271001

12406011003

12686741001

13605011001

13605021001

13601281001

13601291001

Fig. 10-2
