Montaggio dei condotti di collegamento FASTLOC - Esempio
1. Riportare la lunghezza del montante completa
compresa la lunghezza di inserimento della sede
per Eurokonus sul tubo (Fig. 14-6).
2. Tagliare in modo perpendicolare ed eliminare le
sbavature dalle pipette di collegamento a 90° per
elementi riscaldanti FASTLOC con una cesoia per
tubi in acciaio inox o una sega idonea.
3. Spingere l’isolamento termico e acustico sulle
pipette di collegamento a 90° per elementi riscal-
danti FASTLOC (non illustrato).
4. Spingere il collegamento di attacco a vite sulle
pipette di collegamento a 90° per elementi riscal-
danti FASTLOC.
5. Allargare una volta le estremità del tubo con
l’espansore 15 x 1,0 RO (Fig. 14-7).
6. Inserire completamente entrambe le pipette di
collegamento a 90° per elementi riscaldanti
FASTLOC nell’unità di fissaggio (Fig. 14-8).
7. Innestare le pipette di collegamento a 90° per
elementi riscaldanti FASTLOC fino in fondo
nell’Eurokonus del blocco di rubinetti a sfera.
8. Stringere i dadi a risvolto con le mani.
9. Allineare le pipette di collegamento a 90° per
elementi riscaldanti FASTLOC parallelamente.
10. Segnare il punto di fissaggio dell’unità di fissaggio
(Fig. 14-9).
11. Allentare nuovamente le pipette di collegamento
a 90° per elementi riscaldanti FASTLOC dall’Eu-
rokonus del blocco di rubinetti a sfera.
12. Eseguire il foro di fissaggio.
13. Reinnestare le pipette di collegamento a 90° per
elementi riscaldanti FASTLOC fino in fondo
nell’Eurokonus del blocco di rubinetti a sfera.
14. Stringere i dadi a risvolto manualmente.
15. Avvitare l’unità di fissaggio sul pavimento con
l’apposito set stringendo saldamente (Fig. 14-10).
16. Montare i collegamenti di attacco a vite a tenuta
morbida come spiegato nelle istruzioni per il
montaggio allegate alla confezione.
17. Creare il collegamento mediante manicotto auto-
bloccante con i tubi per riscaldamento (Fig. 14-11).
18. Eseguire la prova di tenuta.
19. Isolare completamente tubo e raccordi.

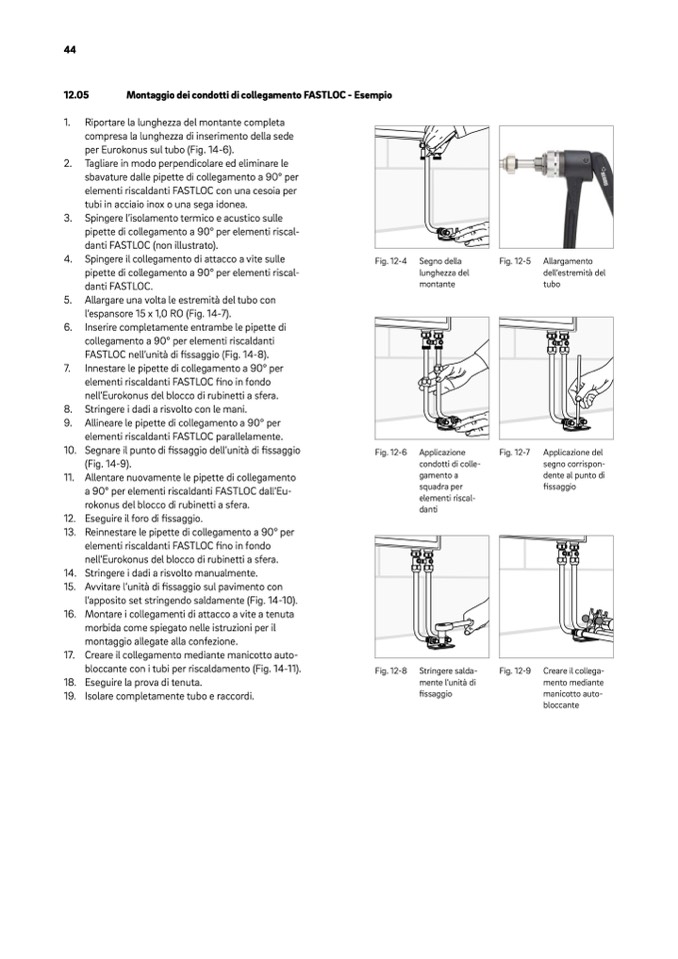

Fig. 12-4
Segno della
lunghezza del
montante
Fig. 12-5
Allargamento
dell’estremità del
tubo
Fig. 12-6
Applicazione
condotti di colle-
gamento a
squadra per
elementi riscal-
danti
Fig. 12-7
Applicazione del
segno corrispon-
dente al punto di
fissaggio
Fig. 12-8
Stringere salda-
mente l’unità di
fissaggio
Fig. 12-9
Creare il collega-
mento mediante
manicotto auto-
bloccante
