Tubo FASTLOC ML

16

20

25

32

mm

mm

mm

mm

Spessore isolamento

6/10

6/10/13

10/13

10/13

disponibile

mm

mm

mm

mm

Spessore isolamento richiesto

20

30

30

10

15

15

6

9

9

30

15

9

mm

CAT. A

CAT. B

CAT. C

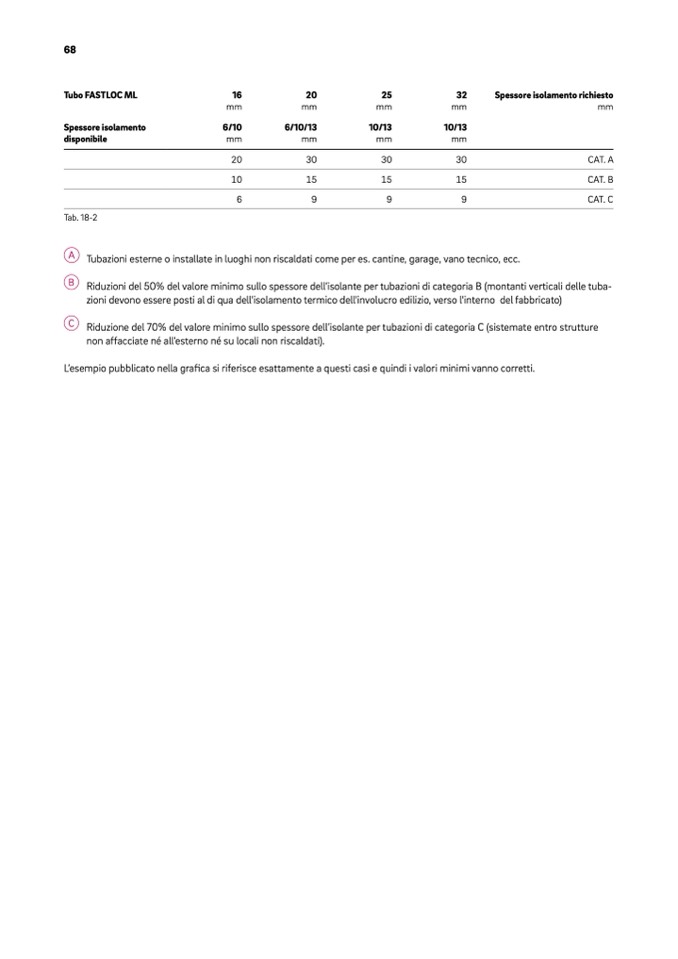

Tab. 18-2

A 1)Tubazioni esterne o installate in luoghi non riscaldati come per es. cantine, garage, vano tecnico, ecc.

B

C

L’esempio pubblicato nella grafica si riferisce esattamente a questi casi e quindi i valori minimi vanno corretti.

Riduzioni del 50% del valore minimo sullo spessore dell’isolante per tubazioni di categoria B (montanti verticali delle tuba-

zioni devono essere posti al di qua dell'isolamento termico dell'involucro edilizio, verso l'interno del fabbricato)

Riduzione del 70% del valore minimo sullo spessore dell’isolante per tubazioni di categoria C (sistemate entro strutture

non affacciate né all’esterno né su locali non riscaldati).
