74

20

20.01

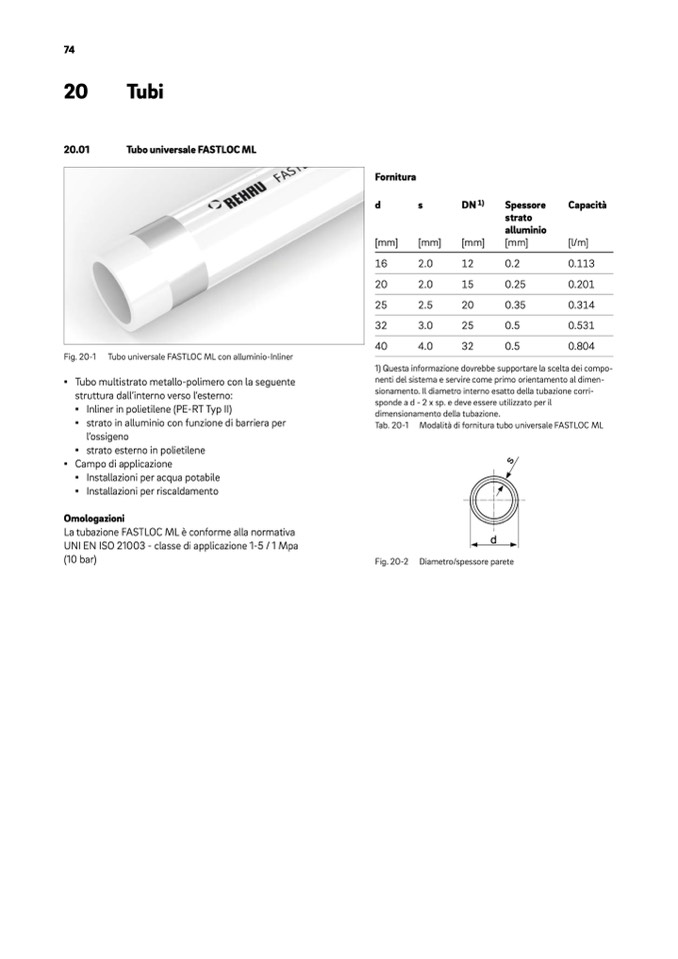

Tubi

Tubo universale FASTLOC ML

Fig. 20-1

Tubo universale FASTLOC ML con alluminio-Inliner

Fornitura

d

s

[mm]

[mm]

16

2.0

20

2.0

25

2.5

32

3.0

40

4.0

DN 1)

Spessore

strato

alluminio

[mm]

[mm]

12

0.2

15

0.25

20

0.35

25

0.5

32

0.5

Capacità

[l/m]

0.113

0.201

0.314

0.531

0.804

▪ Tubo multistrato metallo-polimero con la seguente

struttura dall’interno verso l’esterno:

▪ Inliner in polietilene (PE-RT Typ II)

▪ strato in alluminio con funzione di barriera per

l’ossigeno

▪ strato esterno in polietilene

▪ Campo di applicazione

▪ Installazioni per acqua potabile

▪ Installazioni per riscaldamento

Omologazioni

La tubazione FASTLOC ML è conforme alla normativa

UNI EN ISO 21003 - classe di applicazione 1-5 / 1 Mpa

(10 bar)

1) Questa informazione dovrebbe supportare la scelta dei compo-

nenti del sistema e servire come primo orientamento al dimen-

sionamento. Il diametro interno esatto della tubazione corri-

sponde a d - 2 x sp. e deve essere utilizzato per il

dimensionamento della tubazione.

Tab. 20-1

Fig. 20-2

Modalità di fornitura tubo universale FASTLOC ML

d

Diametro/spessore parete

s
