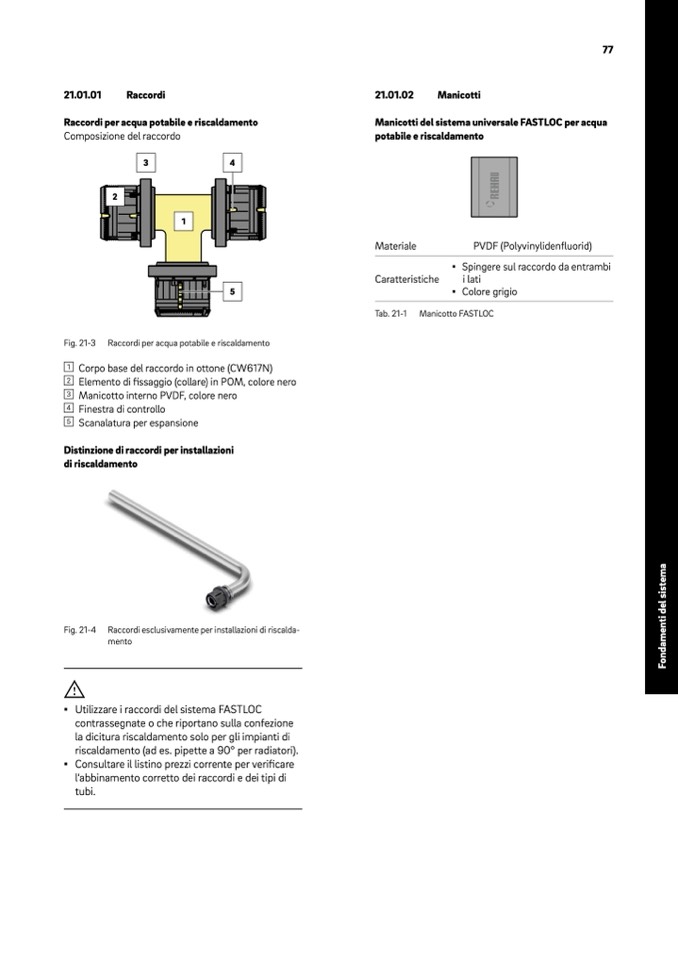

21.01.01

Raccordi

Raccordi per acqua potabile e riscaldamento

Composizione del raccordo

21.01.02

Manicotti

Manicotti del sistema universale FASTLOC per acqua

potabile e riscaldamento

Fig. 21-3

3

4

2

1

5

Raccordi per acqua potabile e riscaldamento

Materiale

Caratteristiche

PVDF (Polyvinylidenfluorid)

▪ Spingere sul raccordo da entrambi

i lati

1

Corpo base del raccordo in ottone (CW617N)

2

Elemento di fissaggio (collare) in POM, colore nero

3

Manicotto interno PVDF, colore nero

4

Finestra di controllo

5

Scanalatura per espansione

Distinzione di raccordi per installazioni

di riscaldamento

Fig. 21-4 Raccordi esclusivamente per installazioni di riscalda-

mento

▪ Utilizzare i raccordi del sistema FASTLOC

contrassegnate o che riportano sulla confezione

la dicitura riscaldamento solo per gli impianti di

riscaldamento (ad es. pipette a 90° per radiatori).

▪ Consultare il listino prezzi corrente per verificare

l‘abbinamento corretto dei raccordi e dei tipi di

tubi.

Tab. 21-1

▪ Colore grigio

Manicotto FASTLOC

77

F

o

n

d

a

m

e

n

t

i

d

e

l

s

i

s

t

e

m

a
