78

21.02

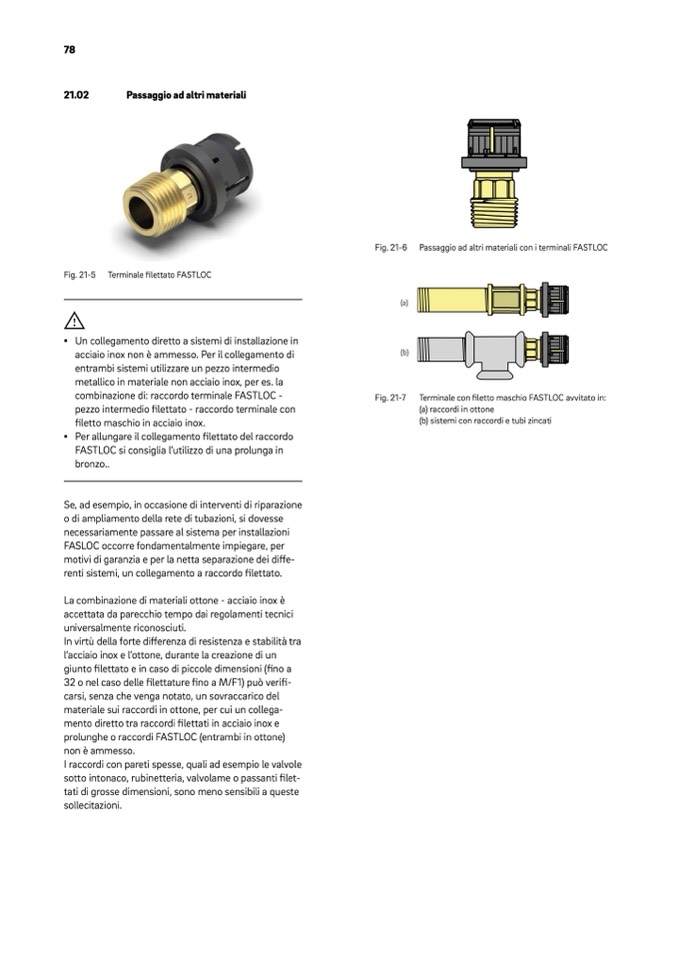

Passaggio ad altri materiali

Fig. 21-5 Terminale filettato FASTLOC

▪ Un collegamento diretto a sistemi di installazione in

acciaio inox non è ammesso. Per il collegamento di

entrambi sistemi utilizzare un pezzo intermedio

metallico in materiale non acciaio inox, per es. la

combinazione di: raccordo terminale FASTLOC -

pezzo intermedio filettato - raccordo terminale con

filetto maschio in acciaio inox.

▪ Per allungare il collegamento filettato del raccordo

FASTLOC si consiglia l’utilizzo di una prolunga in

bronzo..

Se, ad esempio, in occasione di interventi di riparazione

o di ampliamento della rete di tubazioni, si dovesse

necessariamente passare al sistema per installazioni

FASLOC occorre fondamentalmente impiegare, per

motivi di garanzia e per la netta separazione dei diffe-

renti sistemi, un collegamento a raccordo filettato.

La combinazione di materiali ottone - acciaio inox è

accettata da parecchio tempo dai regolamenti tecnici

universalmente riconosciuti.

In virtù della forte differenza di resistenza e stabilit

à tra

l’acciaio inox e l’ottone, durante la creazione di un

giunto filettato e in caso di piccole dimensioni (fino a

32 o nel caso delle filettature fino a M/F1) può verifi-

carsi, senza che venga notato, un sovraccarico del

materiale sui raccordi in ottone, per cui un collega-

mento diretto tra raccordi filettati in acciaio inox e

prolunghe o raccordi FASTLOC (entrambi in ottone)

non è ammesso.

I raccordi con pareti spesse, quali ad esempio le valvole

sotto intonaco, rubinetteria, valvolame o passanti filet-

tati di grosse dimensioni, sono meno sensibili a queste

sollecitazioni.

Fig. 21-6

(a)

(b)

Fig. 21-7

Passaggio ad altri materiali con i terminali FASTLOC

Terminale con filetto maschio FASTLOC avvitato in:

(a) raccordi in ottone

(b) sistemi con raccordi e tubi zincati
