1

2

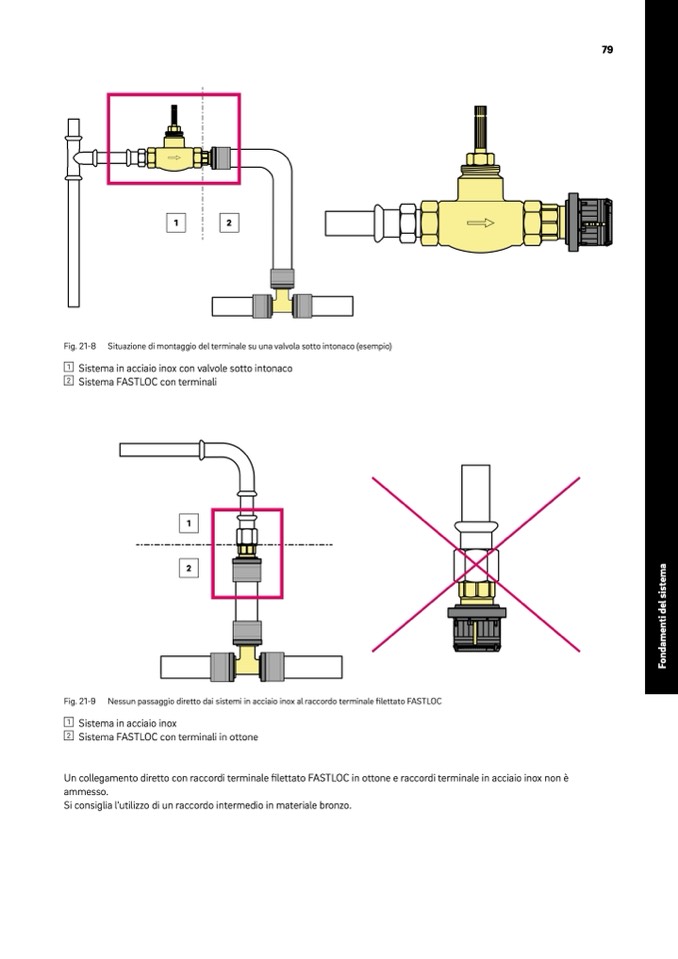

Fig. 21-8 Situazione di montaggio del terminale su una valvola sotto intonaco (esempio)

1

Sistema in acciaio inox con valvole sotto intonaco

2

Sistema FASTLOC con terminali

1

2

Fig. 21-9 Nessun passaggio diretto dai sistemi in acciaio inox al raccordo terminale filettato FASTLOC

1

Sistema in acciaio inox

2

Sistema FASTLOC con terminali in ottone

Un collegamento diretto con raccordi terminale filettato FASTLOC in ottone e raccordi terminale in acciaio inox non è

ammesso.

Si consiglia l’utilizzo di un raccordo intermedio in materiale bronzo.
