88

24.02

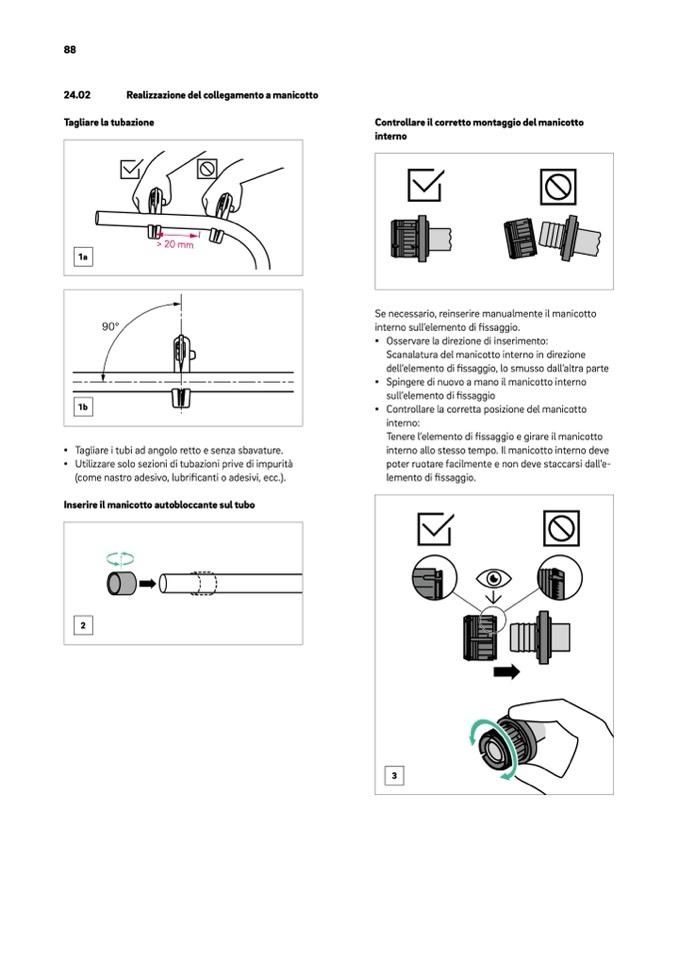

Realizzazione del collegamento a manicotto

Tagliare la tubazione

1a

1b

▪ Tagliare i tubi ad angolo retto e senza sbavature.

▪ Utilizzare solo sezioni di tubazioni prive di impurità

(come nastro adesivo, lubrificanti o adesivi, ecc.).

Inserire il manicotto autobloccante sul tubo

2

Controllare il corretto montaggio del manicotto

interno

> 20 mm

90°

Se necessario, reinserire manualmente il manicotto

interno sull’elemento di fissaggio.

▪ Osservare la direzione di inserimento:

Scanalatura del manicotto interno in direzione

dell’elemento di fissaggio, lo smusso dall’altra parte

▪ Spingere di nuovo a mano il manicotto interno

sull’elemento di fissaggio

▪ Controllare la corretta posizione del manicotto

interno:

Tenere l’elemento di fissaggio e girare il manicotto

interno allo stesso tempo. Il manicotto interno deve

poter ruotare facilmente e non deve staccarsi dall’e-

lemento di fissaggio.

3
