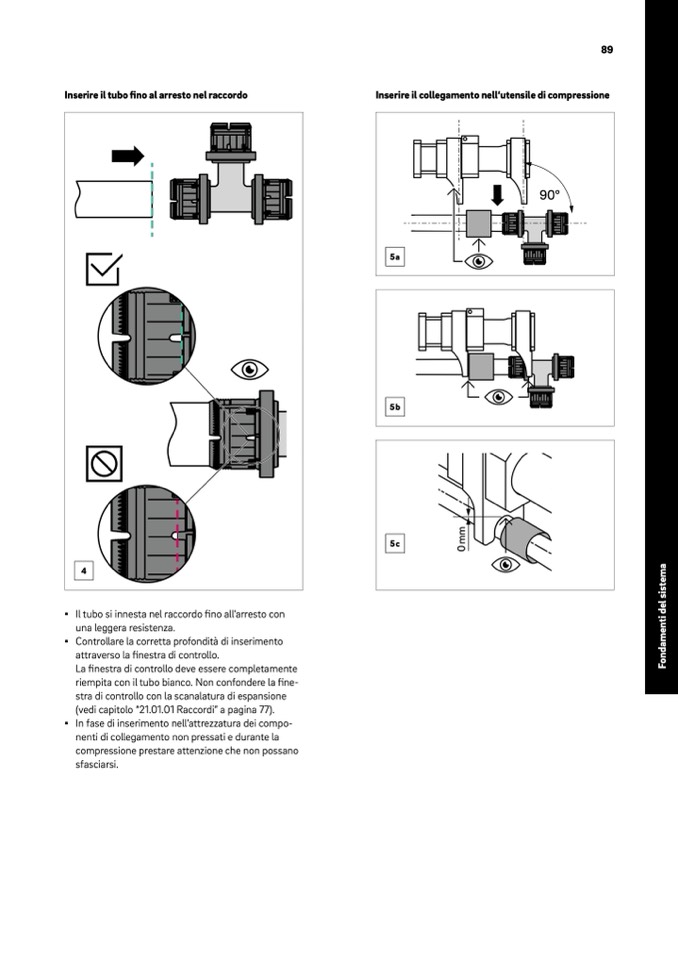

Inserire il tubo fino al arresto nel raccordo
Inserire il collegamento nell‘utensile di compressione
4
▪ Il tubo si innesta nel raccordo fino all’arresto con
una leggera resistenza.
▪ Controllare la corretta profondità di inserimento
attraverso la finestra di controllo.
La finestra di controllo deve essere completamente
riempita con il tubo bianco. Non confondere la
fine-
stra di controllo con la scanalatura di espansione
(vedi capitolo “21.01.01 Raccordi” a pagina 77).
▪ In fase di inserimento nell’attrezzatura dei compo-
nenti di collegamento non pressati e durante la
compressione prestare attenzione che non possano
sfasciarsi.
