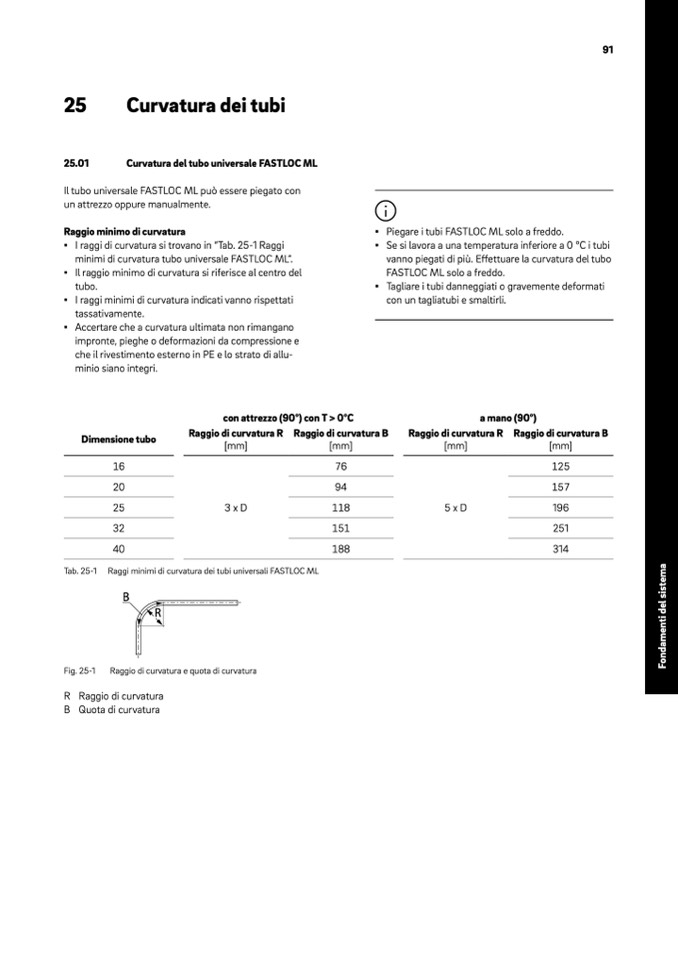

25
Curvatura dei tubi
25.01
Curvatura del tubo universale FASTLOC ML
Il tubo universale FASTLOC ML può essere piegato con
un attrezzo oppure manualmente.
Raggio minimo di curvatura
▪ I raggi di curvatura si trovano in “Tab. 25-1 Raggi
minimi di curvatura tubo universale FASTLOC ML”.
▪ Il raggio minimo di curvatura si riferisce al centro del
tubo.
▪ I raggi minimi di curvatura indicati vanno rispettati
tassativamente.
▪ Accertare che a curvatura ultimata non rimangano
impronte, pieghe o deformazioni da compressione e
che il rivestimento esterno in PE e lo strato di allu-
minio siano integri.
▪ Piegare i tubi FASTLOC ML solo a freddo.
▪ Se si lavora a una temperatura inferiore a 0 °C i tubi
vanno piegati di più. Effettuare la curvatura del tubo
FASTLOC ML solo a freddo.
▪ Tagliare i tubi danneggiati o gravemente deformati
con un tagliatubi e smaltirli.
a mano (90°)
Dimensione tubo
Raggio di curvatura R
[mm]
3 x D
Raggio di curvatura B
Raggio di curvatura R
[mm]
5 x D
Raggio di curvatura B
[mm]
125
157
196
251
314
con attrezzo (90°) con T > 0°C
91
16
20
25
32
40
[mm]
76
94
118
151
188
Tab. 25-1
Fig. 25-1
Raggi minimi di curvatura dei tubi universali FASTLOC ML
B
R
Raggio di curvatura e quota di curvatura
R Raggio di curvatura
B Quota di curvatura
