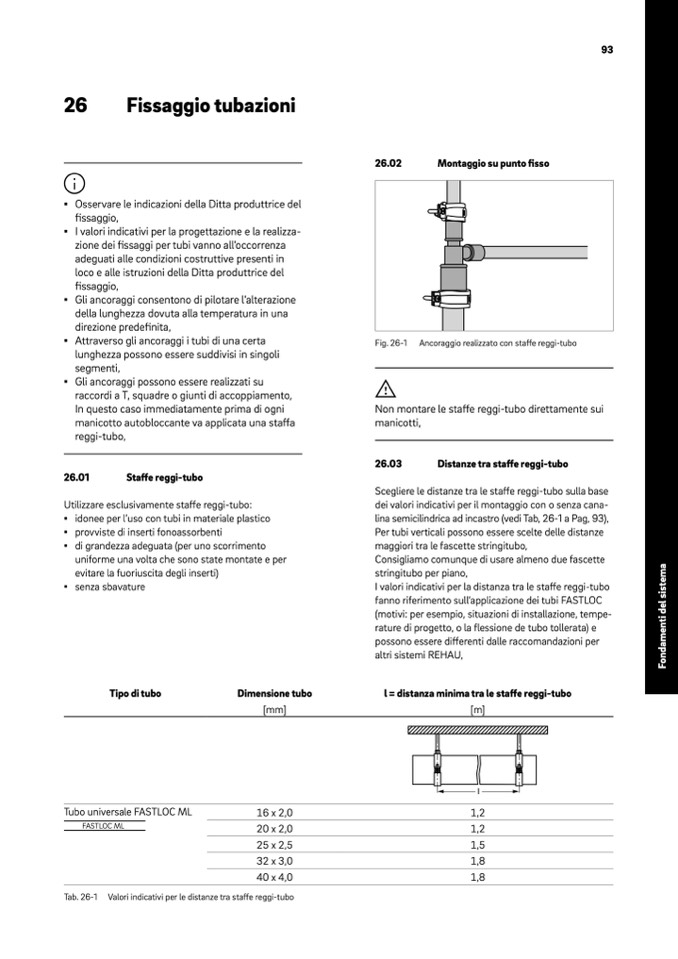

26
Fissaggio tubazioni
▪ Osservare le indicazioni della Ditta produttrice del
fissaggio,
▪ I valori indicativi per la progettazione e la realizza-
zione dei fissaggi per tubi vanno all’occorrenza
adeguati alle condizioni costruttive presenti in
loco e alle istruzioni della Ditta produttrice del
fissaggio,
▪ Gli ancoraggi consentono di pilotare l’alterazione
della lunghezza dovuta alla temperatura in una
direzione predefinita,
▪ Attraverso gli ancoraggi i tubi di una certa
lunghezza possono essere suddivisi in singoli
segmenti,
▪ Gli ancoraggi possono essere realizzati su
raccordi a T, squadre o giunti di accoppiamento,
In questo caso immediatamente prima di ogni
manicotto autobloccante va applicata una staffa
reggi-tubo,
26.01
Staffe reggi-tubo
Utilizzare esclusivamente staffe reggi-tubo:
▪ idonee per l’uso con tubi in materiale plastico
▪ provviste di inserti fonoassorbenti
▪ di grandezza adeguata (per uno scorrimento
uniforme una volta che sono state montate e per
26.02
Montaggio su punto fisso
93
Fig. 26-1
Ancoraggio realizzato con staffe reggi-tubo
evitare la fuoriuscita degli inserti)
▪ senza sbavature
Tipo di tubo
Tubo universale FASTLOC ML
FASTLOC ML
Dimensione tubo
[mm]
16 x 2,0
20 x 2,0
25 x 2,5
32 x 3,0
40 x 4,0
Non montare le staffe reggi-tubo direttamente sui
manicotti,
26.03
Distanze tra staffe reggi-tubo
Scegliere le distanze tra le staffe reggi-tubo sulla base
dei valori indicativi per il montaggio con o senza cana-
lina semicilindrica ad incastro (vedi Tab, 26-1 a Pag, 93),
Per tubi verticali possono essere scelte delle distanze
maggiori tra le fascette stringitubo,
Consigliamo comunque di usare almeno due fascette
stringitubo per piano,
I valori indicativi per la distanza tra le staffe reggi-tubo
fanno riferimento sull’applicazione dei tubi FASTLOC
(motivi: per esempio, situazioni di installazione, tempe-
rature di progetto, o la flessione de tubo tollerata) e
possono essere differenti dalle raccomandazioni per
altri sistemi REHAU,
l = distanza minima tra le staffe reggi-tubo
[m]
I
1,2
1,2
1,5
1,8
1,8
Tab. 26-1 Valori indicativi per le distanze tra staffe reggi-tubo
