98

29

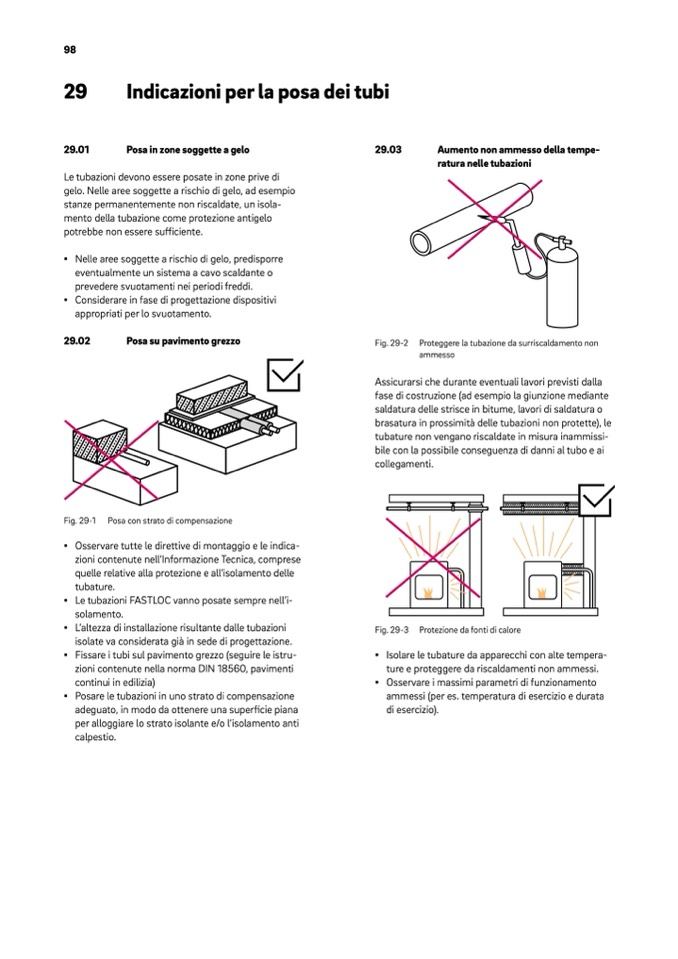

Indicazioni per la posa dei tubi

29.01

Posa in zone soggette a gelo

Le tubazioni devono essere posate in zone prive di

gelo. Nelle aree soggette a rischio di gelo, ad esempio

stanze permanentemente non riscaldate, un isola-

mento della tubazione come protezione antigelo

potrebbe non essere sufficiente.

▪ Nelle aree soggette a rischio di gelo, predisporre

eventualmente un sistema a cavo scaldante o

prevedere svuotamenti nei periodi freddi.

▪ Considerare in fase di progettazione dispositivi

appropriati per lo svuotamento.

29.03

Aumento non ammesso della tempe-

ratura nelle tubazioni

29.02

Posa su pavimento grezzo

Fig. 29-2

Proteggere la tubazione da surriscaldamento non

ammesso

Assicurarsi che durante eventuali lavori previsti dalla

fase di costruzione (ad esempio la giunzione mediante

saldatura delle strisce in bitume, lavori di saldatura o

brasatura in prossimità delle tubazioni non protette), le

tubature non vengano riscaldate in misura inammissi-

bile con la possibile conseguenza di danni al tubo e ai

collegamenti.

Fig. 29-1

Posa con strato di compensazione

▪ Osservare tutte le direttive di montaggio e le indica-

zioni contenute nell’Informazione Tecnica, comprese

quelle relative alla protezione e all’isolamento delle

tubature.

▪ Le tubazioni FASTLOC vanno posate sempre nell’i-

solamento.

▪ L’altezza di installazione risultante dalle tubazioni

isolate va considerata già in sede di progettazione.

▪ Fissare i tubi sul pavimento grezzo (seguire le istru-

zioni contenute nella norma DIN 18560, pavimenti

continui in edilizia)

▪ Posare le tubazioni in uno strato di compensazione

adeguato, in modo da ottenere una superficie piana

per alloggiare lo strato isolante e/o l’isolamento anti

calpestio.

Fig. 29-3

Protezione da fonti di calore

▪ Isolare le tubature da apparecchi con alte tempera-

ture e proteggere da riscaldamenti non ammessi.

▪ Osservare i massimi parametri di funzionamento

ammessi (per es. temperatura di esercizio e durata

di esercizio).
