SENSYS NET GESTORE DI SISTEMA

SONDA ESTERNA

inclusi

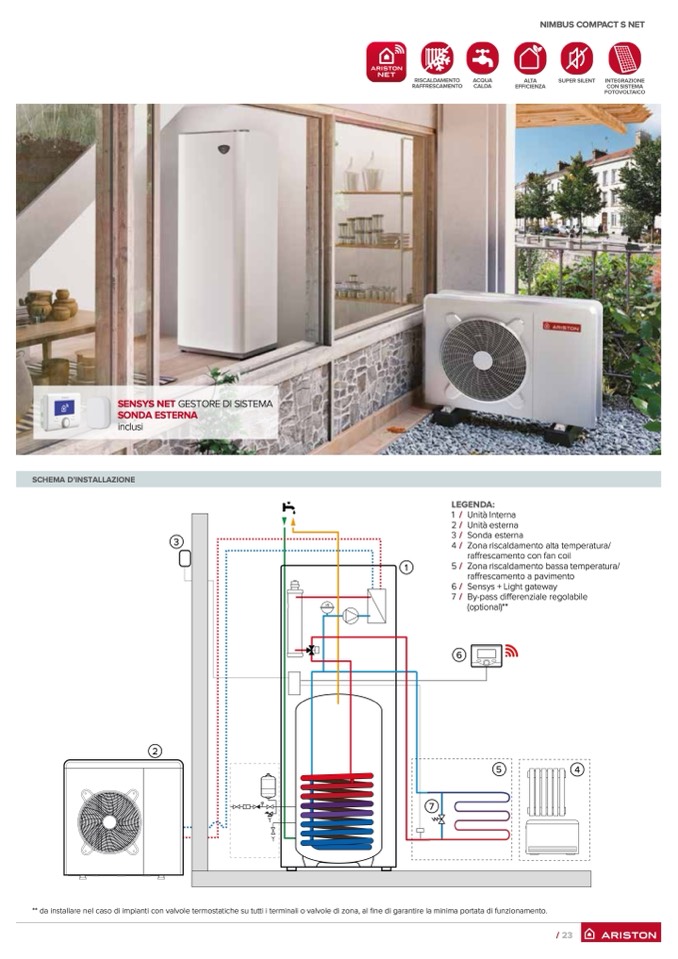

SCHEMA D’INSTALLAZIONE

3

LEGENDA:

2

** da installare nel caso di impianti con valvole termostatiche su tutti i terminali o valvole di zona, al fine di garantire la minima portata di funzionamento.

VE

1

1 /

2 /

3 /

4 /

5 /

6 /

7 /

6

7

UnitàInterna

Unità esterna

Sonda esterna

Zona riscaldamento alta temperatura/

raffrescamento con fan coil

Zona riscaldamento bassa temperatura/

raffrescamento a pavimento

Sensys + Light gateway

By-pass differenziale regolabile

(optional)**

5

4

NIMBUS COMPACT S NET

/ 23
