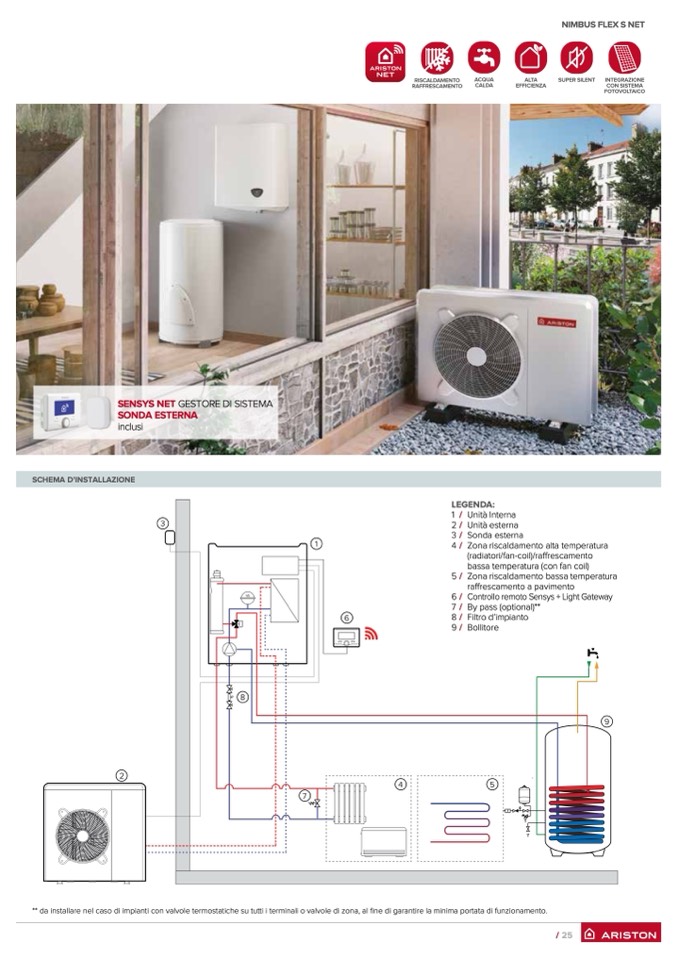

SCHEMA D’INSTALLAZIONE

SENSYS NET GESTORE DI SISTEMA

SONDA ESTERNA

inclusi

2

3

1 /

2 /

3 /

4 /

5 /

6/

7 /

6

8/

9 /

UnitàInterna

Unità esterna

Sonda esterna

Zona riscaldamento alta temperatura

(radiatori/fan-coil)/raffrescamento

bassa temperatura (con fan coil)

Zona riscaldamento bassa temperatura

raffrescamento a pavimento

ControlloremotoSensys+LightGateway

By pass (optional)**

VE

8

Filtro d’impianto

Bollitore

** da installare nel caso di impianti con valvole termostatiche su tutti i terminali o valvole di zona, al fine di garantire la minima portata di funzionamento.

7

1

4

5

LEGENDA:

NIMBUS FLEX S NET

/ 25

9
