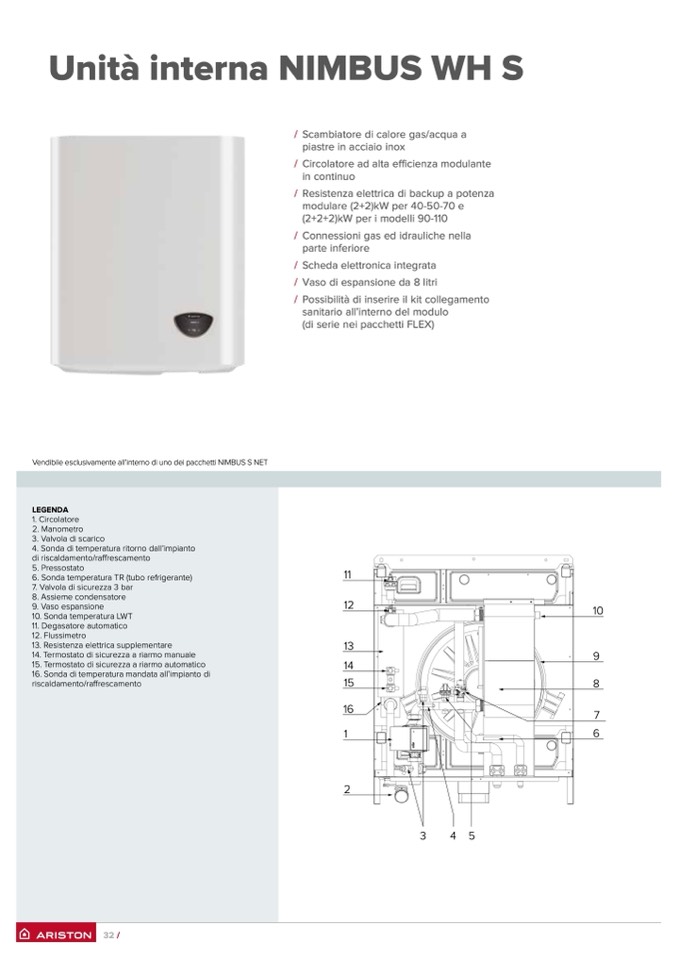

Unità interna NIMBUS WH S

Vendibile esclusivamente all’interno di uno dei pacchetti NIMBUS S NET

LEGENDA

1. Circolatore

2. Manometro

3. Valvola di scarico

4. Sonda di temperatura ritorno dall’impianto

di riscaldamento/raffrescamento

5. Pressostato

6. Sonda temperatura TR (tubo refrigerante)

7. Valvola di sicurezza 3 bar

8. Assieme condensatore

9. Vaso espansione

10. Sonda temperatura LWT

11. Degasatore automatico

12. Flussimetro

13. Resistenza elettrica supplementare

14. Termostato di sicurezza a riarmo manuale

15. Termostato di sicurezza a riarmo automatico

16. Sonda di temperatura mandata all’impianto di

riscaldamento/raffrescamento

11

12

10

32 /

/ Scambiatore di calore gas/acqua a

piastre in acciaio inox

/ Circolatore ad alta efficienza modulante

in continuo

/ Resistenza elettrica di backup a potenza

modulare (2+2)kW per 40-50-70 e

(2+2+2)kW per i modelli 90-110

/ Connessioni gas ed idrauliche nella

parte inferiore

/ Scheda elettronica integrata

/ Vaso di espansione da 8 litri

/ Possibilità di inserire il kit collegamento

sanitario all’interno del modulo

(di serie nei pacchetti FLEX)

13

14

15

8

16

1

6

2

3

4

5

9

7
