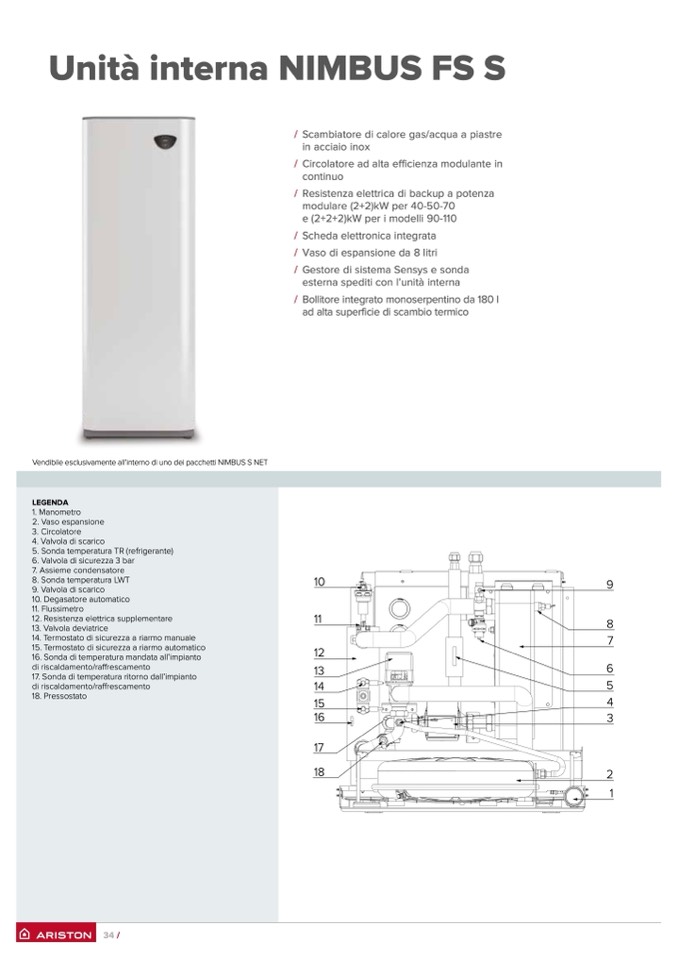

Unità interna NIMBUS FS S

Vendibile esclusivamente all’interno di uno dei pacchetti NIMBUS S NET

LEGENDA

1. Manometro

2. Vaso espansione

3. Circolatore

4. Valvola di scarico

5. Sonda temperatura TR (refrigerante)

6. Valvola di sicurezza 3 bar

7. Assieme condensatore

8. Sonda temperatura LWT

9. Valvola di scarico

10. Degasatore automatico

11. Flussimetro

12. Resistenza elettrica supplementare

13. Valvola deviatrice

14. Termostato di sicurezza a riarmo manuale

15. Termostato di sicurezza a riarmo automatico

16. Sonda di temperatura mandata all’impianto

di riscaldamento/raffrescamento

17. Sonda di temperatura ritorno dall’impianto

di riscaldamento/raffrescamento

18. Pressostato

10

11

12

9

8

7

34 /

/ Scambiatore di calore gas/acqua a piastre

in acciaio inox

/ Circolatore ad alta efficienza modulante in

continuo

/ Resistenza elettrica di backup a potenza

modulare (2+2)kW per 40-50-70

e (2+2+2)kW per i modelli 90-110

/ Scheda elettronica integrata

/ Vaso di espansione da 8 litri

/ Gestore di sistema Sensys e sonda

esterna spediti con l’unità interna

/ Bollitore integrato monoserpentino da 180 l

ad alta superficie di scambio termico

6

14

5

4

16

3

13

15

17

18

2

1
