SENSYS NET GESTORE DI SISTEMA

SONDA ESTERNA

inclusi

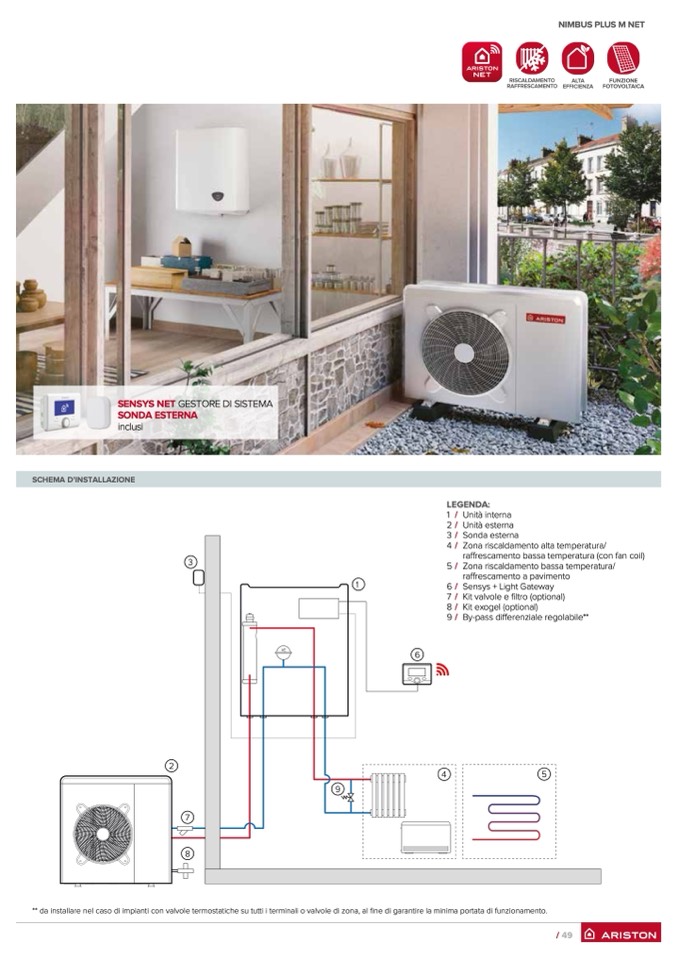

SCHEMA D’INSTALLAZIONE

2

7

8

4

5

3

1 /

2 /

3 /

4 /

5 /

6 /

7 /

8 /

9 /

Unitàinterna

Unità esterna

Sonda esterna

Zona riscaldamento alta temperatura/

raffrescamento bassa temperatura (con fan coil)

Zona riscaldamento bassa temperatura/

raffrescamento a pavimento

Sensys + Light Gateway

Kit valvole e filtro (optional)

Kit exogel (optional)

By-pass differenziale regolabile**

VE

6

** da installare nel caso di impianti con valvole termostatiche su tutti i terminali o valvole di zona, al fine di garantire la minima portata di funzionamento.

9

1

LEGENDA:

NIMBUS PLUS M NET

/ 49

FUNZIONE

FOTOVOLTAICA
