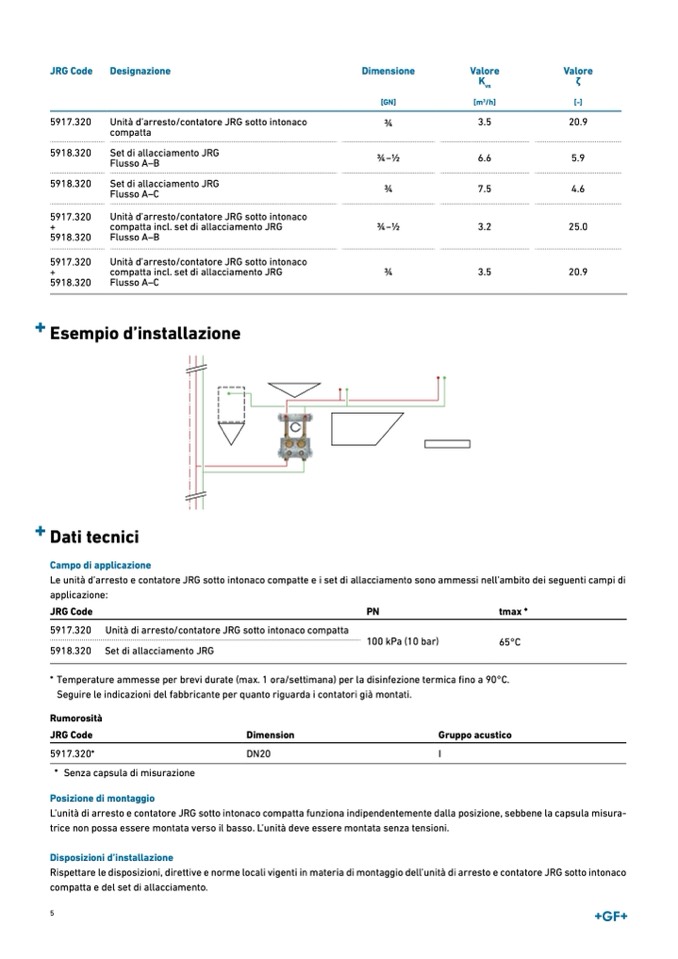

JRG Code

Designazione

Unità d’arresto/contatore JRG sotto intonaco

compatta

Set di allacciamento JRG

Flusso A–B

Set di allacciamento JRG

Flusso A–C

Dimensione

Valore

Valore

K

vs

ζ

[GN]

[m

3

/h]

[-]

3⁄4

3.5

20.9

3⁄4−1⁄2

6.6

5.9

3⁄4

7.5

4.6

5917.320

5918.320

5918.320

5917.320

+

5918.320

5917.320

+

5918.320

Unità d’arresto/contatore JRG sotto intonaco

compatta incl. set di allacciamento JRG

Flusso A–B

3⁄4−1⁄2

3.2

25.0

Unità d’arresto/contatore JRG sotto intonaco

compatta incl. set di allacciamento JRG

Flusso A–C

3⁄4

3.5

20.9

Esempio d’installazione

Dati tecnici

Campo di applicazione

Le unità d’arresto e contatore JRG sotto intonaco compatte e i set di allacciamento sono ammessi nell’ambito dei seguenti campi di

applicazione:

JRG Code

PN

tmax *

5917.320 Unità di arresto/contatore JRG sotto intonaco compatta

100 kPa (10 bar)

5918.320 Set di allacciamento JRG

65°C

* Temperature ammesse per brevi durate (max. 1 ora/settimana) per la disinfezione termica fino a 90°C.

Seguire le indicazioni del fabbricante per quanto riguarda i contatori già montati.

Rumorosità

JRG Code

Dimension

5917.320*

* Senza capsula di misurazione

Posizione di montaggio

Gruppo acustico

I

DN20

L’unità di arresto e contatore JRG sotto intonaco compatta funziona indipendentemente dalla posizione, sebbene la capsula misura-

trice non possa essere montata verso il basso. L’unità deve essere montata senza tensioni.

Disposizioni d’installazione

Rispettare le disposizioni, direttive e norme locali vigenti in materia di montaggio dell’unità di arresto e contatore JRG sotto intonaco

compatta e del set di allacciamento.
