DIGITAL INVERTER - BIG DIGITAL

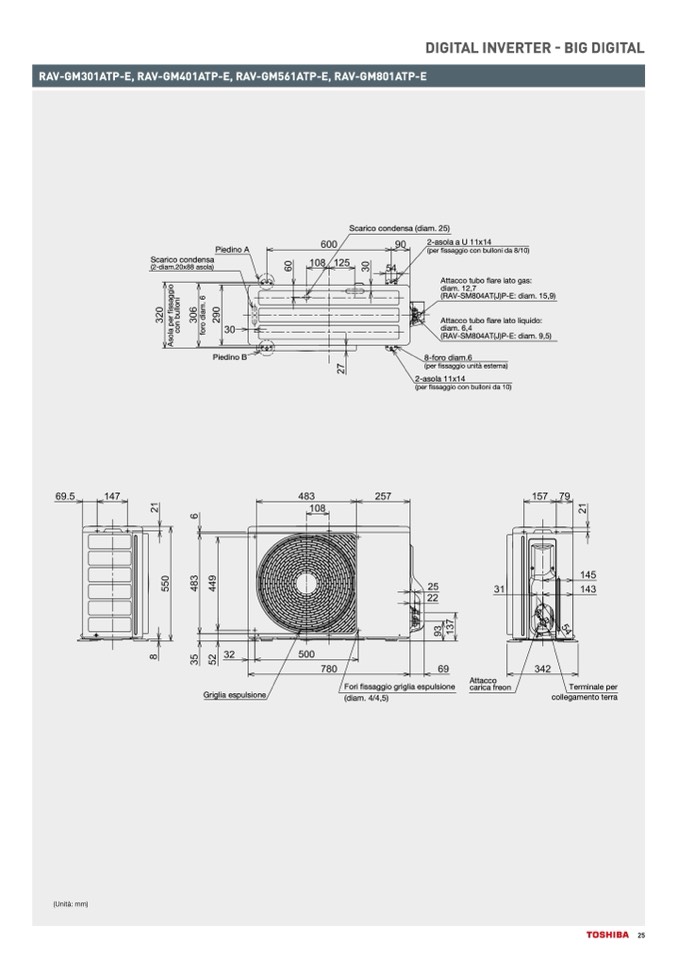

RAV-GM301ATP-E, RAV-GM401ATP-E, RAV-GM561ATP-E, RAV-GM801ATP-E

(Unità: mm)

Ingresso

Aria

4-Foro di drenaggio

Scarico condensa

(2-diam.20x88 asola)

(36x85)

o

i

g

a

s

i

n

o

l

6

.

m

i

f

r

e

u

b

a

i

d

p

a

l

n

o

c

o

r

o

f

o

s

A

Piedino A

Ingresso

Aria

Uscita

Piedino A aria

Piedino B

Piedino B

Foro di drenaggio

(Ø20x88)

Scarico condensa (diam. 25)

Foro pretranciato per uscita

tubazioni lato inferiore

2-asola a U 11x14

(per fissaggio con bulloni da 8/10)

Vista Z

Griglia espulsione

Nome

Foro tubazione refrigerante

Fori fissaggio griglia espulsione carica freon

Foro ingresso cavi

Attacco

di collegamento unità

(diam. 4/4,5)

interna/esterna

Foro ingresso

cavi di alimentazione

(Ø 12x17 foro longitudinale)

Particolare dei piedini A

Note

Terminale per

collegamento terra

Ø 38 foro pretranciato

(Ø 12x17 foro a “U”)

Particolare dei piedini B

Foro di drenaggio

(Ø25)

Attacco tubo flare lato gas:

diam. 12,7

(RAV-SM804AT(J)P-E: diam. 15,9)

Attacco tubo flare lato liquido:

diam. 6,4

(RAV-SM804AT(J)P-E: diam. 9,5)

8-foro diam.6

(per fissaggio unità esterna)

2-asola 11x14

(per fissaggio con bulloni da 10)

Attacco tubo refrigerante

(Ø 9,5 attacco a cartella

per la linea del liquido)

Attacco tubo refrigerante

(Ø 15,9 attacco a cartella

per la linea del gas)
