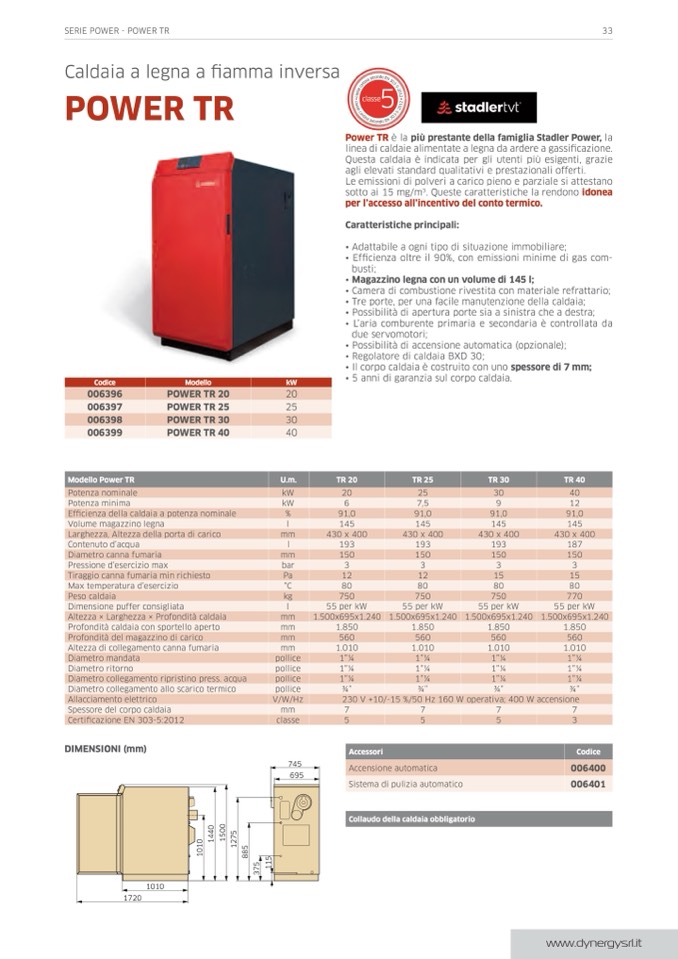

SERIE POWER - POWER TR

33

Caldaia a legna a fiamma inversa

power tr

classe

5

power tr è la più prestante della famiglia stadler power, la

linea di caldaie alimentate a legna da ardere a gassificazione.

Questa caldaia è indicata per gli utenti più esigenti, grazie

agli elevati standard qualitativi e prestazionali offerti.

Le emissioni di polveri a carico pieno e parziale si attestano

sotto ai 15 mg/m

3

. queste caratteristiche la rendono idonea

per l’accesso all’incentivo del conto termico.

caratteristiche principali:

• Adattabile a ogni tipo di situazione immobiliare;

• Efficienza oltre il 90%, con emissioni minime di gas com-

busti;

• magazzino legna con un volume di 145 l;

• Camera di combustione rivestita con materiale refrattario;

• Tre porte, per una facile manutenzione della caldaia;

• Possibilità di apertura porte sia a sinistra che a destra;

• L’aria comburente primaria e secondaria è controllata da

due servomotori;

• Possibilità di accensione automatica (opzionale);

• Regolatore di caldaia BXD 30;

• Il corpo caldaia è costruito con uno spessore di 7 mm;

• 5 anni di garanzia sul corpo caldaia.

codice

modello

kW

006396

power tr 20

20

006397

power tr 25

25

006398

power tr 30

30

006399

power tr 40

40

modello power tr

u.m.

tr 20

tr 25

tr 30

tr 40

Potenza nominale

kW

20

25

30

40

Potenza minima

kW

6

7,5

9

12

Efficienza della caldaia a potenza nominale

%

91,0

91,0

91,0

91,0

Volume magazzino legna

l

145

145

145

145

Larghezza, Altezza della porta di carico

mm

430 x 400

430 x 400

430 x 400

430 x 400

Contenuto d’acqua

l

193

193

193

187

Diametro canna fumaria

mm

150

150

150

150

Pressione d’esercizio max

bar

3

3

3

3

Tiraggio canna fumaria min richiesto

Pa

12

12

15

15

Max temperatura d’esercizio

°C

80

80

80

80

Peso caldaia

kg

750

750

750

770

Dimensione puffer consigliata

l

55 per kW

55 per kW

55 per kW

55 per kW

Altezza × Larghezza × Profondità caldaia

mm

1.500x695x1.240 1.500x695x1.240 1.500x695x1.240 1.500x695x1.240

Profondità caldaia con sportello aperto

mm

1.850

1.850

1.850

1.850

Profondità del magazzino di carico

mm

560

560

560

560

Altezza di collegamento canna fumaria

mm

1.010

1.010

1.010

1.010

Diametro mandata

pollice

1”1⁄4

1”1⁄4

1”1⁄4

1”1⁄4

Diametro ritorno

pollice

1”1⁄4

1”1⁄4

1”1⁄4

1”1⁄4

Diametro collegamento ripristino press. acqua

pollice

1”1⁄4

1”1⁄4

1”1⁄4

1”1⁄4

Diametro collegamento allo scarico termico

pollice

3⁄4”

3⁄4”

3⁄4”

3⁄4”

Allacciamento elettrico

V/W/Hz

230 V +10/-15 %/50 Hz 160 W operativa; 400 W accensione

Spessore del corpo caldaia

mm

7

7

7

7

Certificazione EN 303-5:2012

classe

5

5

5

3

accessori

codice

Accensione automatica

006400

Sistema di pulizia automatico

006401

Dimensioni (mm)

1010

745

695

collaudo della caldaia obbligatorio

1720
