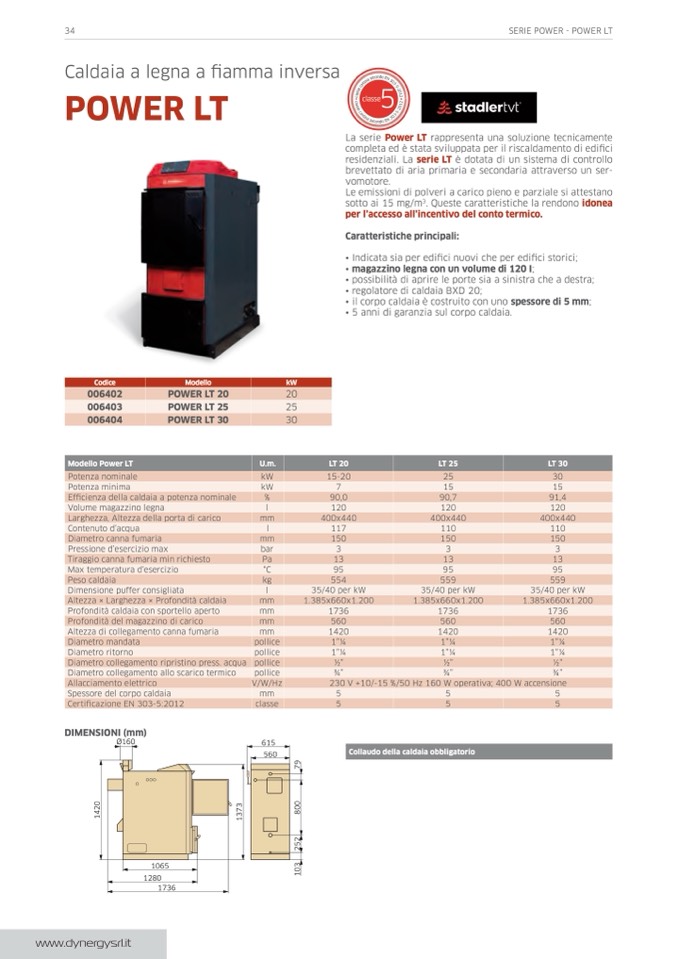

34
SERIE POWER - POWER LT
Caldaia a legna a fiamma inversa
power lt
classe
5
La serie power lt rappresenta una soluzione tecnicamente
completa ed è stata sviluppata per il riscaldamento di edifici
residenziali. La serie lt è dotata di un sistema di controllo
brevettato di aria primaria e secondaria attraverso un ser-
vomotore.
Le emissioni di polveri a carico pieno e parziale si attestano
sotto ai 15 mg/m
3
. queste caratteristiche la rendono idonea
per l’accesso all’incentivo del conto termico.
caratteristiche principali:
• Indicata sia per edifici nuovi che per edifici storici;
• magazzino legna con un volume di 120 i;
• possibilità di aprire le porte sia a sinistra che a destra;
• regolatore di caldaia BXD 20;
• il corpo caldaia è costruito con uno spessore di 5 mm;
• 5 anni di garanzia sul corpo caldaia.
codice
modello
kW
006402
power lt 20
20
006403
power lt 25
25
006404
power lt 30
30
modello power lt
u.m.
lt 20
lt 25
lt 30
Potenza nominale
kW
15-20
25
30
Potenza minima
kW
7
15
15
Efficienza della caldaia a potenza nominale
%
90,0
90,7
91,4
Volume magazzino legna
l
120
120
120
Larghezza, Altezza della porta di carico
mm
400x440
400x440
400x440
Contenuto d’acqua
l
117
110
110
Diametro canna fumaria
mm
150
150
150
Pressione d’esercizio max
bar
3
3
3
Tiraggio canna fumaria min richiesto
Pa
13
13
13
Max temperatura d’esercizio
°C
95
95
95
Peso caldaia
kg
554
559
559
Dimensione puffer consigliata
l
35/40 per kW
35/40 per kW
35/40 per kW
Altezza × Larghezza × Profondità caldaia
mm
1.385x660x1.200
1.385x660x1.200
1.385x660x1.200
Profondità caldaia con sportello aperto
mm
1736
1736
1736
Profondità del magazzino di carico
mm
560
560
560
Altezza di collegamento canna fumaria
mm
1420
1420
1420
Diametro mandata
pollice
1”1⁄4
1”1⁄4
1”1⁄4
Diametro ritorno
pollice
1”1⁄4
1”1⁄4
1”1⁄4
Diametro collegamento ripristino press. acqua pollice
1⁄2”
1⁄2”
1⁄2”
Diametro collegamento allo scarico termico
pollice
3⁄4”
3⁄4”
3⁄4”
Allacciamento elettrico
V/W/Hz
230 V +10/-15 %/50 Hz 160 W operativa; 400 W accensione
Spessore del corpo caldaia
mm
5
5
5
Certificazione EN 303-5:2012
classe
5
5
5
Dimensioni (mm)
Ø160
615
560
collaudo della caldaia obbligatorio
1065
1280
1736
